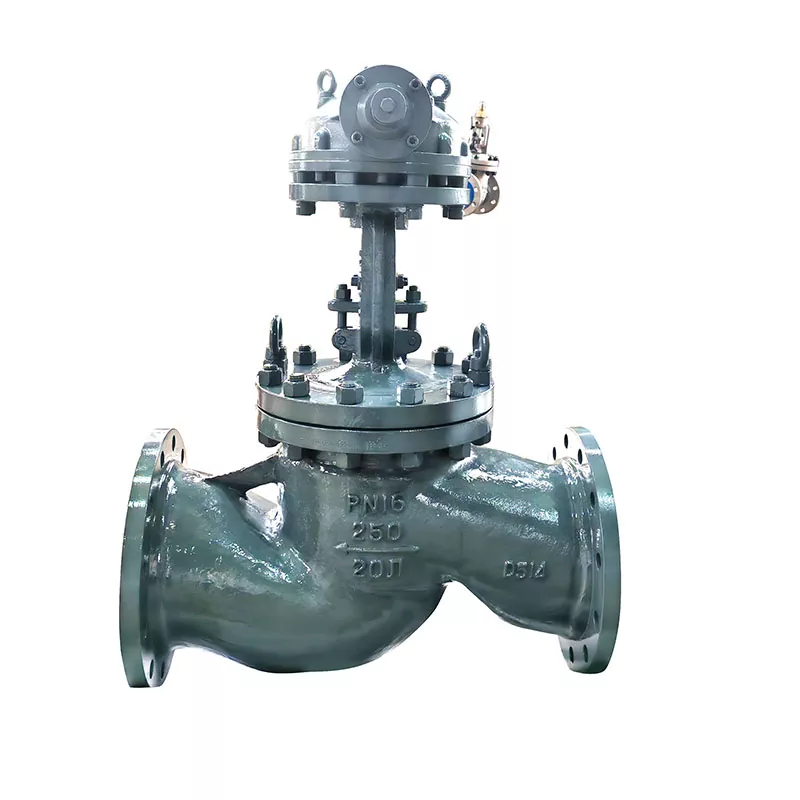

उच्च दबाव के लिए बेवल गियर संचालित फ़्लैंग्ड ग्लोब वाल्व

हनो वाल्व से उच्च दबाव के लिए बेवेल गियर संचालित फ़्लैंग्ड ग्लोब वाल्व में 25L कास्ट स्टील बॉडी है जो 13Cr मिश्र धातु के साथ A105 फोर्ज्ड स्टील डिस्क हार्ड-फेस के साथ संयुक्त है। यह धात्विक सीट इंटरफ़ेस बॉयलर फ़ीड-पानी और संतृप्त भाप लाइनों में आमतौर पर होने वाले गंभीर गुहिकायन क्षरण और कण घिसाव का प्रतिरोध करता है। एपीआई 600, बीएस 1873 और जीओएसटी मानकों के अनुपालन में डिज़ाइन किया गया, वाल्व थर्मल शॉक के तहत शून्य-रिसाव सील को बनाए रखने के लिए डाई-निर्मित ग्रेफाइट स्टेम पैकिंग के साथ 304 स्टेनलेस स्टील और लचीले ग्रेफाइट सर्पिल घाव गैस्केट का उपयोग करता है। ISO9001 और एपीआई प्रमाणपत्रों द्वारा समर्थित, हैनो वाल्व प्रत्येक इकाई को 100% हाइड्रोस्टैटिक, एयर-सीट और रेडियोग्राफ़िकल परीक्षण के अधीन करता है, जो रिफाइनरियों और बिजली संयंत्रों को एक स्थायी, कम-रखरखाव अलगाव समाधान प्रदान करता है।

इंजीनियरिंग लाभ

• परिशुद्धता यांत्रिक लाभ:उच्च-अनुपात बेवल गियरबॉक्स चीटर बार के बिना एकल-ऑपरेटर सक्रियण की अनुमति देता है, जबकि मानक हैंडव्हील वाल्व अक्सर रुक जाते हैं या बाहरी वायवीय एक्चुएटर्स की आवश्यकता होती है।
• इन-हाउस मोल्ड और कास्टिंग गुणवत्ता:केवल असेंबली आपूर्तिकर्ताओं के विपरीत, हनो प्रीकोटेड रेत तकनीक का उपयोग करके अपनी स्वयं की उच्च घनत्व 25L कास्टिंग का उत्पादन करता है, जो सूक्ष्म-छिद्रता और आंतरिक रेत समावेशन को पूरी तरह से समाप्त कर देता है।
• ट्रिपल-लेयर स्टेम और बोनट सील:उच्च दबाव सुविधाओं के लिए बेवल गियर संचालित फ़्लैंग्ड ग्लोब वाल्व A193‑B7/A194‑2H उच्च तन्यता मिश्र धातु बोल्टिंग को सख्त भगोड़ा उत्सर्जन मानकों को पूरा करने के लिए विस्तार योग्य ग्रेफाइट पैकिंग के साथ जोड़ा गया है।

तकनीकी निर्देश

अनुप्रयोग फ़ील्ड

• उच्च दबाव भाप अलगाव:बिजली स्टेशनों में मुख्य भाप लाइनें और बाईपास अलगाव (उदाहरण के लिए, चीन हुआडियन समूह परियोजनाएं)।
• रासायनिक संश्लेषण संयंत्र:उच्च-विभेदक दबाव हाइड्रोकार्बन पृथक्करण इकाइयाँ।
• बॉयलर फ़ीड-जल प्रणालियाँ:उच्च वेग वाली जल सेवन लाइनों के लिए शून्य सीट गुहिकायन की आवश्यकता होती है।

गुणवत्ता प्रमाणपत्र

• प्रमाणपत्र:आईएसओ9001 गुणवत्ता प्रबंधन, आईएसओ14001 पर्यावरण, एपीआई 600, सीई मार्क, टीएस चीन विशेष उपकरण लाइसेंस, रूस टीसी 010/032 प्रमाणन।
• इन-हाउस गुणवत्ता नियंत्रण:100% गैर-विनाशकारी दोष पहचान (यूटी/एमटी), वर्णक्रमीय रासायनिक विश्लेषण, दीवार मोटाई अल्ट्रासोनिक परीक्षण, कम तापमान प्रभाव परीक्षण, और शेल/सीट हाइड्रोस्टैटिक दबाव परीक्षण।
• परीक्षण दस्तावेज़ीकरण:हर ऑर्डर के साथ मिल टेस्ट सर्टिफिकेट (एमटीसी) प्रति ईएन 10204 3.1 प्रदान किया जाता है।

चयन मार्गदर्शिका

1. प्रवाह पैरामीटर्स को पहचानें:ऑपरेटिंग दबाव, अधिकतम द्रव तापमान और मीडिया चिपचिपाहट की पुष्टि करें।
2. अंतिम कनेक्शन चुनें:फ़्लैंग्ड आरएफ (उठा हुआ चेहरा), आरटीजे (रिंग टाइप जॉइंट), या बीडब्ल्यू (बट वेल्ड) चुनें।
3. गियरबॉक्स ओरिएंटेशन सत्यापित करें:स्टैंडर्ड टॉप-माउंटेड हैंडव्हील; साइड-माउंट बेवल गियर एक्सटेंशन अनुरोध पर उपलब्ध हैं।

रसद, पैकेजिंग और वारंटी

• पैकेजिंग:नमी रोधी वैक्यूम रैपिंग और फ्लैंज एंड प्रोटेक्टर के साथ हेवी-ड्यूटी निर्यात लकड़ी के मामले।
• बिक्री के बाद समर्थन:विस्तृत इंस्टॉलेशन मैनुअल, वीडियो रखरखाव गाइड और आजीवन तकनीकी मार्गदर्शन।
• वारंटी नीति:शिपमेंट से 18 महीने या इंस्टॉलेशन से 12 महीने, जिसमें विनिर्माण दोषों के लिए मुफ्त घटक प्रतिस्थापन शामिल है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

बेवेल गियर ऑपरेटर उच्च दबाव शटऑफ़ में कैसे सहायता करता है?

उच्च दबाव लाइनें वाल्व डिस्क पर महत्वपूर्ण जोर लगाती हैं। बेवेल गियरबॉक्स इनपुट टॉर्क को कई गुना बढ़ा देता है, जिससे ऑपरेटरों को बिना अधिक परिश्रम के प्रवाह प्रतिरोध के खिलाफ डिस्क को कसकर बैठाने की अनुमति मिलती है।

क्या यह वाल्व भाप शुरू होने के दौरान गंभीर थर्मल झटके का सामना कर सकता है?

हाँ। 2Cr13 स्टेम सामग्री के साथ संयुक्त उच्च दबाव ग्रेफाइट गैस्केट के लिए बेवल गियर संचालित फ़्लैंग्ड ग्लोब वाल्व स्थिर थर्मल विस्तार गुणांक प्रदान करता है, जो स्टेम बाइंडिंग या बॉडी जॉइंट रिसाव को रोकता है।

क्या आप शिपमेंट से पहले तृतीय-पक्ष निरीक्षण (टीपीआई) का समर्थन करते हैं?

हां, हम अपने कारखाने में आयामी जांच, सामग्री सत्यापन और हाइड्रोस्टैटिक दबाव परीक्षण के लिए एसजीएस, बीवी, टीयूवी, या ग्राहक द्वारा नियुक्त निरीक्षकों का स्वागत करते हैं।
