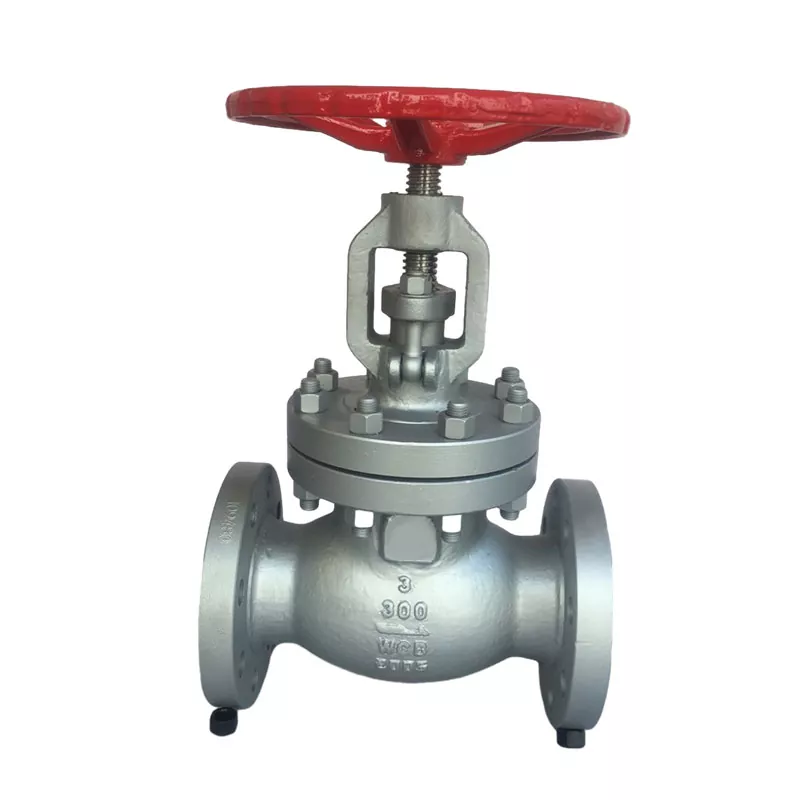

कास्ट स्टील ग्लोब वाल्व

से कास्ट स्टील ग्लोब वाल्वहनो वाल्वमांग वाली औद्योगिक प्रणालियों में सटीक विनियमन और शट-ऑफ के लिए डिज़ाइन किए गए हैं। वाल्व बंद करने वाला सदस्य सीट की केंद्र रेखा के साथ चलता है, जो रैखिक गति (बढ़ते स्टेम या गैर-बढ़ते स्टेम विकल्प) की पेशकश करता है। डब्ल्यूसीबी, एलसीबी, एलसीसी, डब्ल्यूसी6, डब्ल्यूसी9, सी5 समेत कास्ट स्टील सामग्री के साथ ये वाल्व थर्मल तनाव और उच्च अंतर दबाव के तहत मजबूत प्रदर्शन प्रदान करते हैं।

यदि आप देख रहे हैंचीन आपूर्तिकर्ता से कास्ट स्टील ग्लोब वाल्व खरीदें, हनो वाल्वइसमें 25 साल की विनिर्माण विरासत, इन-हाउस फाउंड्री और सख्त गुणवत्ता नियंत्रण शामिल है। हमारे ग्लोब वाल्व भाप, पानी, तेल, गैस और प्रक्रिया लाइनों के लिए निर्दिष्ट हैं जहां थ्रॉटलिंग क्षमता और दीर्घायु मायने रखती है।

उत्पाद की परिभाषा और निर्माण

कास्ट स्टील ग्लोब वाल्व क्या है?एक रैखिक गति वाल्व जहां डिस्क सीट के लंबवत चलती है। गेट वाल्वों के विपरीत, ग्लोब वाल्व थ्रॉटलिंग और बार-बार संचालन के लिए उपयुक्त होते हैं। हैनो वाल्व के कास्ट स्टील ग्लोब वाल्व में वन-पीस बॉडी या बोल्टेड बोनट की सुविधा होती हैबढ़ता हुआ तना(दृश्य स्थिति संकेत) यान उगने वाला तनासीमित ऊर्ध्वाधर स्थान के लिए. जब वाल्व डिस्क को स्टेम टॉर्क द्वारा सीट के खिलाफ दबाया जाता है तो मजबूर-सील डिज़ाइन तंग शट-ऑफ सुनिश्चित करता है।

परिचालन सिद्धांत और सीलिंग तंत्र

क्योंकि सीलिंग बल और मध्यम दबाव एक ही धुरी (विपरीत दिशाओं) के साथ कार्य करते हैं, ग्लोब वाल्व को गेट वाल्व की तुलना में उच्च समापन टोक़ की आवश्यकता होती है। हनो वाल्व के इंजीनियर अनावश्यक घर्षण को कम करते हुए विश्वसनीय सीलिंग प्रदान करने के लिए सीट की चौड़ाई और डिस्क ज्यामिति को अनुकूलित करते हैं। दूषित तरल पदार्थ या ठोस कणों वाले अनुप्रयोगों के लिए, हम शंक्वाकार सीलिंग सतह डिज़ाइन की अनुशंसा करते हैं। स्वच्छ सेवा (भाप, घनीभूत, तेल) पर, फ्लैट सीलिंग रिंग एक लागत प्रभावी और टिकाऊ विकल्प हैं।

हनो वाल्व बनाम विशिष्ट आपूर्तिकर्ता

इन-हाउस फाउंड्री लाभ:हनो वाल्व प्री-कोटेड रेत तकनीक का उपयोग करके अपनी स्वयं की फाउंड्री संचालित करता है, जो उच्च परिशुद्धता, कम सरंध्रता दोष और सुसंगत सामग्री रसायन शास्त्र (डब्ल्यूसीबी, डब्ल्यूसी 6, आदि) सुनिश्चित करता है। इसका मतलब लंबी सेवा जीवन और आयामी स्थिरता है।

सामग्री की विविधता और पता लगाने की क्षमता:पूरी रेंज: WCB, LCB, LCC, WC6, WC9, C5 (अनुरोध पर CF8/CF8M)। प्रत्येक वाल्व को हीट नंबर ट्रैसेबिलिटी और एनडीई रिपोर्ट प्राप्त होती है।

कम लीड समय और कस्टम विकल्प:एकीकृत कास्टिंग और मशीनिंग (150 कर्मचारी + वरिष्ठ तकनीशियन) तीसरे पक्ष की फाउंड्री की तुलना में डिलीवरी समय को कम कर देता है। कस्टम अंत कनेक्शन, गियर ऑपरेटर, विस्तारित बोनट उपलब्ध हैं।

परियोजना संदर्भ - पेट्रोकेमिकल संयंत्र, दक्षिण पूर्व एशिया

2023 में, एक रिफाइनरी को उच्च दबाव भाप वितरण (540 डिग्री सेल्सियस, कक्षा 900) के लिए कास्ट स्टील ग्लोब वाल्व की आवश्यकता थी। हैनो वाल्व ने स्टेलाइट हार्डफेस सीटों के साथ WC9 ग्रेड ग्लोब वाल्व की आपूर्ति की। 14 महीने के निरंतर संचालन के बाद, रिसाव दर एपीआई 598 मानकों से नीचे रही, और ग्राहक ने कम रखरखाव लागत की सूचना दी। यह रेखांकित करता है कि इंजीनियर ऐसा क्यों चुनते हैंचीन के आपूर्तिकर्ता हनो वाल्व से कास्ट स्टील ग्लोब वाल्व खरीदेंमहत्वपूर्ण अनुप्रयोगों के लिए.

मुख्य लाभ और अनुप्रयोग मार्गदर्शन

1. सुपीरियर थ्रॉटलिंग एवं विनियमन:डिस्क यात्रा प्रवाह गुणांक (सीवी) पर अच्छे नियंत्रण की अनुमति देती है। गेट या बॉल वाल्व की तुलना में, हैनो वाल्व के कास्ट स्टील ग्लोब वाल्व कम प्रवाह दर पर भी स्थिर नियंत्रण प्रदान करते हैं, जिससे पानी का हथौड़ा और कंपन कम हो जाता है। बॉयलर फीडवाटर, रासायनिक इंजेक्शन और स्टीम लेट-डाउन स्टेशनों में उपयोग किया जाता है।

2. उच्च दबाव/उच्च तापमान सेवा:WC6 (1¼% Cr-½% Mo) और WC9 (2¼% Cr-1% Mo) जैसी सामग्रियां 550°C से ऊपर यांत्रिक शक्ति बनाए रखती हैं। अशांति और क्षरण को कम करने के लिए सीएफडी सिमुलेशन का उपयोग करके शरीर की आकृति को अनुकूलित किया जाता है।

3. रखरखाव के अनुकूल डिजाइन:सरल संरचना का अर्थ है आसान डिससेम्बली। सीट के छल्ले नवीकरणीय हैं; बैकसीट ऑनलाइन पैकिंग प्रतिस्थापन के दौरान स्टेम सीलिंग प्रदान करता है। नियमित रखरखाव कार्यक्रम वाले पौधों के लिए उपयुक्त।

4. सामग्री चयन मार्गदर्शिका:425°C तक पानी/तेल/गैस के लिए WCB; -46 डिग्री सेल्सियस तक कम तापमान वाली सेवाओं के लिए एलसीबी/एलसीसी; उच्च तापमान वाली भाप/हाइड्रोकार्बन के लिए WC6/WC9; हल्के संक्षारक उच्च तापमान सेवा के लिए C5 (5% Cr-½% Mo)। कटाव प्रतिरोध के लिए हार्डफेसिंग विकल्प उपलब्ध हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

क्या हनो वाल्व वायवीय एक्चुएटर्स के साथ कास्ट स्टील ग्लोब वाल्व की आपूर्ति कर सकता है?
हां, हम स्वचालित नियंत्रण के लिए इलेक्ट्रिक, वायवीय या हाइड्रोलिक एक्चुएटर्स के साथ ग्लोब वाल्व प्रदान करते हैं। नियंत्रण आवश्यकताओं को निर्दिष्ट करें (ऑन-ऑफ या मॉड्यूलेटिंग)।

बढ़ते तने बनाम न उगने वाले तने में अंतर?
उभरता हुआ तना (OS&Y) दृश्य स्थिति संकेतक देता है। गैर-उभरते तने का उपयोग वहां किया जाता है जहां ऊर्ध्वाधर स्थान सीमित होता है (उदाहरण के लिए, भूमिगत या इन्सुलेशन के तहत)। दोनों उपलब्ध हैं.

फंसे हुए ठोस पदार्थों के साथ थ्रॉटलिंग के लिए उपयुक्तता?
ठोस कणों वाले मीडिया के लिए, हम सेवा जीवन को बढ़ाने के लिए शंक्वाकार सीलिंग सतह या कठोर ट्रिम (स्टेलाइट/टंगस्टन कार्बाइड) की सलाह देते हैं।

प्रत्येक वाल्व के साथ कौन से दस्तावेज़ उपलब्ध कराए जाते हैं?
अनुरोध पर सामग्री परीक्षण रिपोर्ट (EN 10204 3.1), हाइड्रोस्टैटिक परीक्षण प्रमाणपत्र, आयामी रिपोर्ट और NDE (MT/PT/RT)। हीट कोड के साथ सभी वाल्वों का पता लगाया जा सकता है।

हनो वाल्व अन्य चीन आपूर्तिकर्ताओं से अधिक क्यों?
लंबवत रूप से एकीकृत विनिर्माण (फाउंड्री + मशीनिंग + असेंबली) सख्त क्यूसी, कम लीड समय और प्रतिस्पर्धी मूल्य निर्धारण सुनिश्चित करता है। 25 साल का ट्रैक रिकॉर्ड, वरिष्ठ तकनीशियन और पूर्ण इन-हाउस नियंत्रण।
