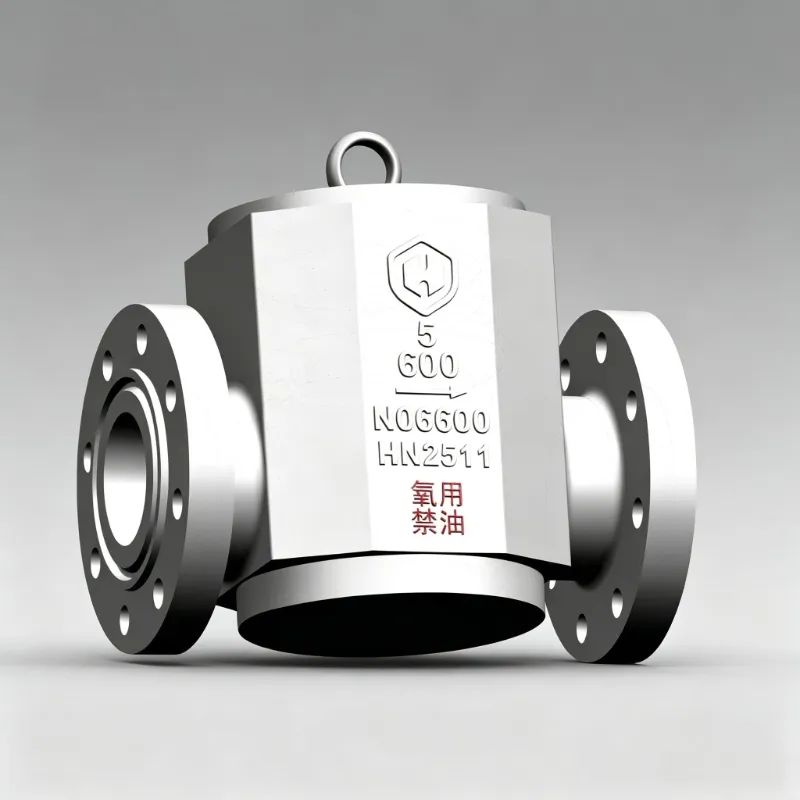

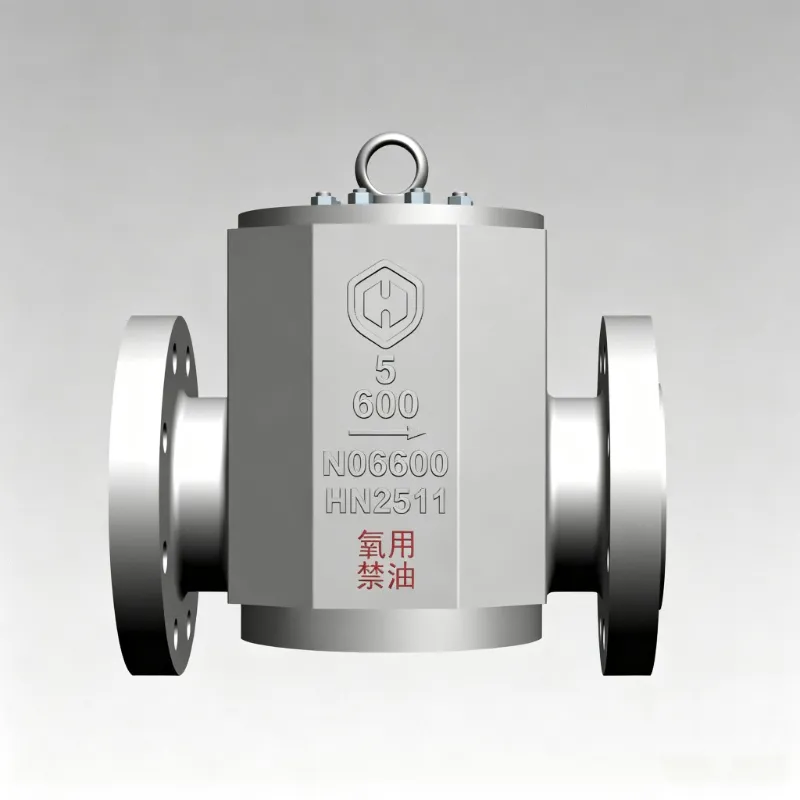

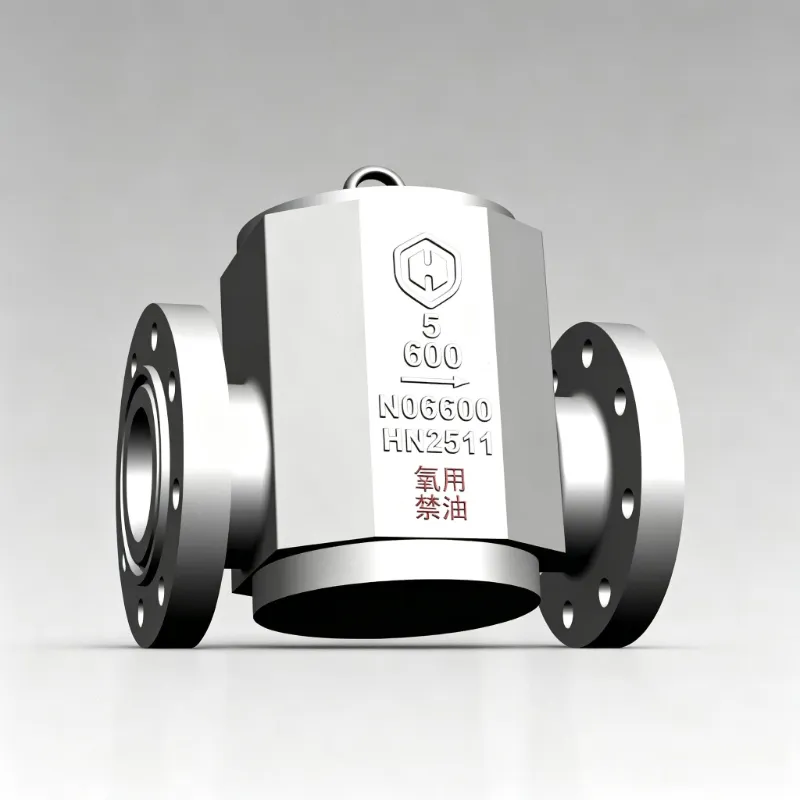

मुफ़्त जाली चेक वाल्व

हनो वाल्व औद्योगिक अनुप्रयोगों की मांग के लिए चीन में फ्री फोर्ज्ड चेक वाल्व का निर्माण करता है। यह स्विंग प्रकार का चेक वाल्व इनकोनेल 600 सामग्री से निर्मित है और ऑक्सीजन सेवा के लिए डिज़ाइन किया गया है। डिलीवरी से पहले सभी वाल्व भागों को सख्त डीग्रीजिंग उपचार से गुजरना पड़ता है।

एकतरफ़ा प्रवाह के लिए स्विंग चेक वाल्व डिज़ाइन

चेक वाल्व एक स्वचालित वाल्व है जो द्रव को एक दिशा में प्रवाहित करने की अनुमति देता है और रिवर्स प्रवाह को रोकता है।

यह निःशुल्क जाली चेक वाल्व एक स्विंग प्रकार डिस्क का उपयोग करता है। डिस्क माध्यम की दिशा के साथ चलती है और रिवर्स फ्लो होने पर बंद हो जाती है, जिससे पाइपलाइन में बैकफ्लो को रोकने में मदद मिलती है।

वाल्व उन अनुप्रयोगों के लिए उपयुक्त है जहां पाइपलाइनों और जुड़े उपकरणों के लिए रिवर्स फ्लो सुरक्षा की आवश्यकता होती है।

मुफ़्त फोर्जिंग और इंकोनेल 600 सामग्री

यह वाल्व फ्री फोर्जिंग तकनीक का उपयोग करके निर्मित किया गया है। पारंपरिक कास्ट संरचना की तुलना में, फोर्जिंग प्रक्रिया बेहतर यांत्रिक गुण और एक परिष्कृत अनाज संरचना प्रदान कर सकती है।

वाल्व इनकोनेल 600 का उपयोग करता है, जो एक निकल-क्रोमियम मिश्र धातु है जिसका उपयोग संक्षारण प्रतिरोध और उच्च तापमान प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए किया जाता है।

आपूर्ति की गई तकनीकी आवश्यकताओं के अनुसार, सामग्री रासायनिक संरचना, ताप उपचार और मेटलोग्राफिक संरचना की आवश्यकताओं के अधीन भी है।

ऑक्सीजन सेवा के लिए डिज़ाइन किया गया

ऑक्सीजन सेवा वाल्व घटकों की सफाई पर विशेष महत्व देती है।

इस अनुप्रयोग के लिए, वाल्व के सभी हिस्सों को सख्त डीग्रीजिंग उपचार से गुजरना पड़ता है। डीग्रीज़िंग प्रक्रिया ऑक्सीजन सेवा के लिए वाल्व तैयार करने का एक महत्वपूर्ण हिस्सा है।

आपूर्ति की गई तकनीकी आवश्यकताएँ वाल्व और उसके घटकों के लिए स्वच्छता-संबंधी आवश्यकताओं को भी निर्दिष्ट करती हैं।

तकनीकी निर्देश

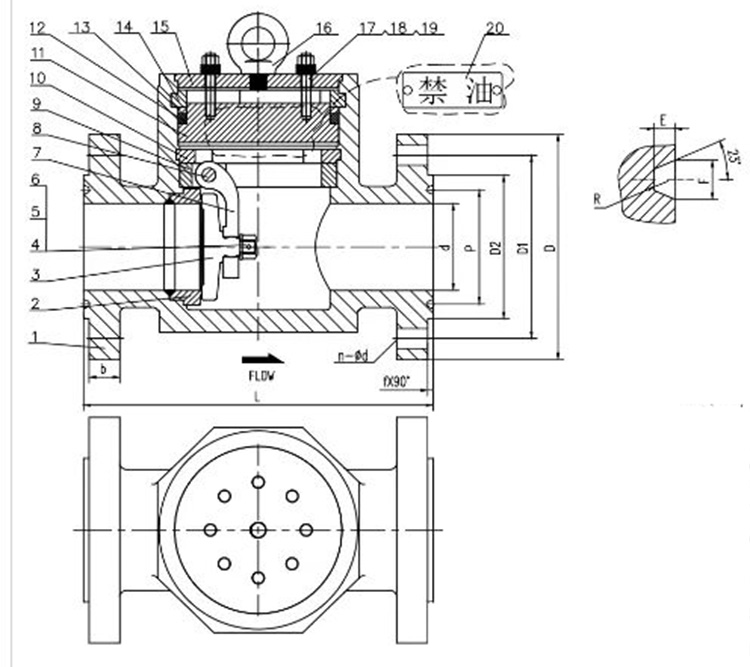

1. सामग्री का बिल (बीओएम)

2. आयामी विशिष्टताएँ

लागू मानक

वाल्व को आपूर्ति किए गए तकनीकी दस्तावेज में निर्दिष्ट मानकों के अनुसार डिजाइन और परीक्षण किया गया है।

एपीआई 594

एपीआई 594 को इस चेक वाल्व के लिए डिज़ाइन मानक के रूप में निर्दिष्ट किया गया है।

एपीआई 598

एपीआई 598 वाल्व निरीक्षण और दबाव परीक्षण के लिए निर्दिष्ट है। आपूर्ति की गई ड्राइंग 154 बार का शेल परीक्षण दबाव, 113 बार का सीट परीक्षण दबाव और 6 बार का कम दबाव सील परीक्षण निर्दिष्ट करती है।

एएसएमई बी16.5

निकला हुआ किनारा आयाम और कनेक्शन आवश्यकताएँ तकनीकी दस्तावेज में निर्दिष्ट ASME B16.5 का पालन करती हैं।

एएसएमई बी16.10

आमने-सामने का आयाम ASME B16.10 के अनुसार डिज़ाइन किया गया है।

निरीक्षण और गुणवत्ता आवश्यकताएँ

हनो वाल्व की आपूर्ति की गई तकनीकी आवश्यकताएं सामग्री, दबाव युक्त भागों, वाल्व बॉडी घटकों और अंतिम परीक्षण को कवर करने वाली निरीक्षण आवश्यकताओं को निर्दिष्ट करती हैं।

आवश्यकताओं में शामिल हैं:

निर्दिष्ट सामग्री के लिए रासायनिक संरचना नियंत्रण

लागू एएसटीएम और एन आवश्यकताओं के अनुसार ताप उपचार

एएसटीएम ई381 के अनुसार मेटलोग्राफिक निरीक्षण

निर्दिष्ट दबाव युक्त भागों के लिए 100% यूटी और पीटी निरीक्षण

निर्दिष्ट कास्ट वाल्व घटकों के लिए 100% आरटी निरीक्षण

निर्दिष्ट एपीआई 598 आवश्यकताओं के अनुसार दबाव परीक्षण

विरोधी स्थैतिक प्रदर्शन आवश्यकताएँ

ऑक्सीजन सेवा के लिए सख्त डीग्रीजिंग उपचार

विरोधी स्थैतिक प्रदर्शन के लिए, तकनीकी आवश्यकताएं 10 Ω से कम का ग्राउंडिंग प्रतिरोध और 0.03 Ω से कम का निकला हुआ किनारा प्रतिरोध निर्दिष्ट करती हैं।

विनिर्माण विवरण

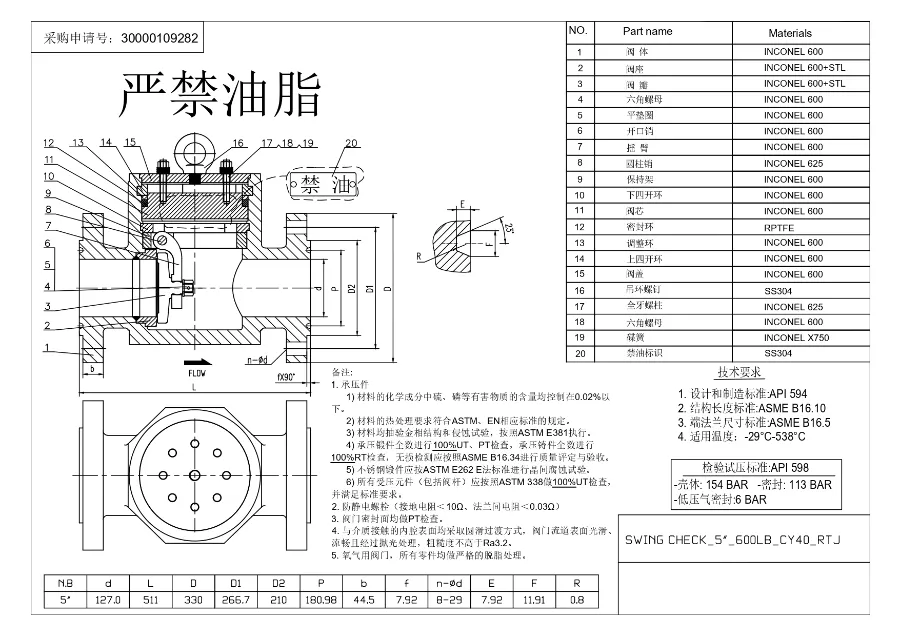

तकनीकी ड्राइंग 127 मिमी के नाममात्र व्यास और 511 मिमी के आमने-सामने आयाम के साथ 5 इंच के वाल्व को निर्दिष्ट करती है।

आपूर्ति की गई तकनीकी आवश्यकताएँ लागू तापमान सीमा को -29°C से 538°C तक भी निर्दिष्ट करती हैं।

ये आयामी और तकनीकी आवश्यकताएं इंजीनियरिंग चयन, पाइपलाइन स्थापना और निरीक्षण के लिए एक संदर्भ प्रदान करती हैं।

हनो वाल्व के बारे में

हनो वाल्व झेजियांग हेंगनुओ वाल्व मैन्युफैक्चरिंग कंपनी लिमिटेड का वाल्व ब्रांड है।

हेंगनुओ के पास वाल्व निर्माण का 25 वर्षों से अधिक का अनुभव है और यह लिशुई, झेजियांग, चीन के बिहू वाल्व उद्योग क्षेत्र में स्थित है। कंपनी का उत्पादन क्षेत्र लगभग 18,000㎡ है और 32 से अधिक वरिष्ठ तकनीशियनों सहित 150 से अधिक कर्मचारी हैं।

कंपनी के मुख्य उत्पादों में शामिल हैं:

गेट वाल्व

जांच कपाट

ग्लोब वाल्व

पावर स्टेशन वाल्व

हेंगनुओ अपनी स्वयं की फाउंड्री भी संचालित करता है। फाउंड्री कंपनी के वाल्व निर्माण कार्यों के लिए कास्टिंग का उत्पादन करने के लिए प्रीकोटेड रेत तकनीक का उपयोग करती है।

हनो वाल्व विनिर्माण क्षमता

अक्सर पूछे जाने वाले प्रश्नों

यह किस प्रकार का चेक वाल्व है?

यह एक स्विंग प्रकार का चेक वाल्व है। वाल्व एक दिशा में प्रवाह की अनुमति देने और रिवर्स प्रवाह को रोकने के लिए एक स्विंग डिस्क का उपयोग करता है।

इस निःशुल्क जाली चेक वाल्व के लिए किस सामग्री का उपयोग किया जाता है?

वाल्व Inconel 600 सामग्री के साथ निर्मित है।

क्या यह वाल्व ऑक्सीजन सेवा के लिए डिज़ाइन किया गया है?

हाँ। आपूर्ति की गई उत्पाद जानकारी ऑक्सीजन सेवा के लिए वाल्व निर्दिष्ट करती है, और सभी वाल्व भागों को सख्त डीग्रीज़िंग उपचार से गुजरना पड़ता है।

वाल्व के लिए कौन से मानक निर्दिष्ट हैं?

आपूर्ति किया गया तकनीकी दस्तावेज़ एपीआई 594, एपीआई 598, एएसएमई बी16.5, और एएसएमई बी16.10 निर्दिष्ट करता है।

लागू तापमान सीमा क्या है?

निर्दिष्ट लागू तापमान सीमा -29°C से 538°C है।

तकनीकी ड्राइंग में दिखाया गया आकार क्या है?

आपूर्ति की गई ड्राइंग में 5 इंच का वाल्व दिखाया गया है, जिसका नाममात्र व्यास 127 मिमी और आमने-सामने का आयाम 511 मिमी है।
