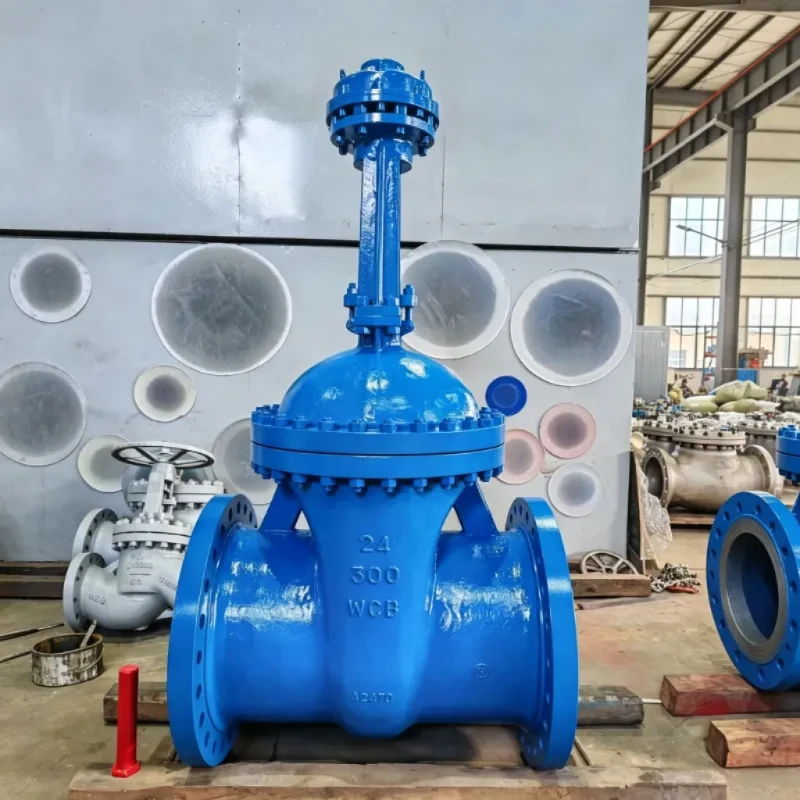

गियरबॉक्स गेट वाल्व

उत्पाद की विशेषताएँ

गियरबॉक्स-असिस्टेड मैनुअल ऑपरेशन

गियरबॉक्स का मुख्य उद्देश्य बड़े गेट वाल्व को संचालित करने के लिए आवश्यक मैन्युअल प्रयास को कम करना है। हैंडव्हील बल को सीधे वाल्व ऑपरेटिंग तंत्र पर लागू करने के बजाय, गियरबॉक्स गियर ट्रांसमिशन के माध्यम से यांत्रिक लाभ प्रदान करता है।

यह कॉन्फ़िगरेशन विशेष रूप से तब उपयोगी होता है जब वाल्व बड़ा होता है या व्यावहारिक प्रत्यक्ष हैंडव्हील ऑपरेशन के लिए ऑपरेटिंग टॉर्क बहुत अधिक होता है।

वेज गेट वाल्व डिजाइन

गियरबॉक्स को वेज गेट वाल्व के साथ जोड़ा गया है। गेट पाइपलाइन को खोलने या बंद करने के लिए चलता है, जो गेट वाल्व से अपेक्षित बुनियादी अलगाव कार्य प्रदान करता है।

जब वाल्व पूरी तरह से खुला होता है, तो गेट को प्रवाह मार्ग से बाहर उठा दिया जाता है, जिससे वाल्व को अपना पूर्ण-बोर अलगाव कार्य करने की अनुमति मिलती है।

बड़े आकार और उच्च दबाव वर्ग

हैनो वाल्व डीएन150 से डीएन1400 तक गियरबॉक्स गेट वाल्व प्रदान करता है, जिसमें कक्षा 2500 तक दबाव वर्ग उपलब्ध हैं।

यह रेंज बड़े-व्यास वाले औद्योगिक पाइपलाइन सिस्टम के लिए गियरबॉक्स कॉन्फ़िगरेशन पर विचार करने की अनुमति देती है जहां मैन्युअल ऑपरेशन की आवश्यकता होती है।

आईएसओ 5210 शीर्ष निकला हुआ किनारा

संभावित भविष्य के एक्चुएटर अपग्रेड के लिए वाल्व आईएसओ 5210 शीर्ष निकला हुआ किनारा के साथ उपलब्ध है।

यदि किसी प्रोजेक्ट को शुरू में मैन्युअल ऑपरेशन की आवश्यकता होती है, लेकिन बाद में एक्चुएटर ऑपरेशन की आवश्यकता हो सकती है, तो वाल्व चयन और खरीद चरण के दौरान एक्चुएटर इंटरफ़ेस पर विचार किया जा सकता है।

तकनीकी निर्देश

सामग्री, कनेक्शन प्रकार, दबाव-तापमान रेटिंग और अन्य कॉन्फ़िगरेशन विवरण की पुष्टि विशिष्ट वाल्व विनिर्देश और खरीद आवश्यकताओं के अनुसार की जानी चाहिए।

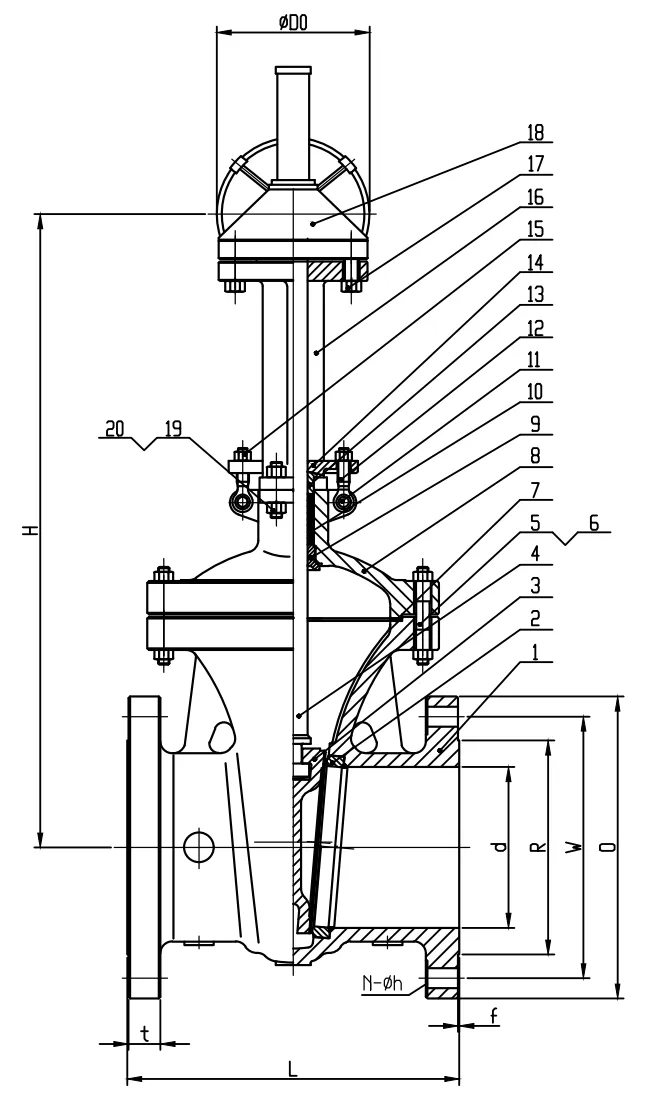

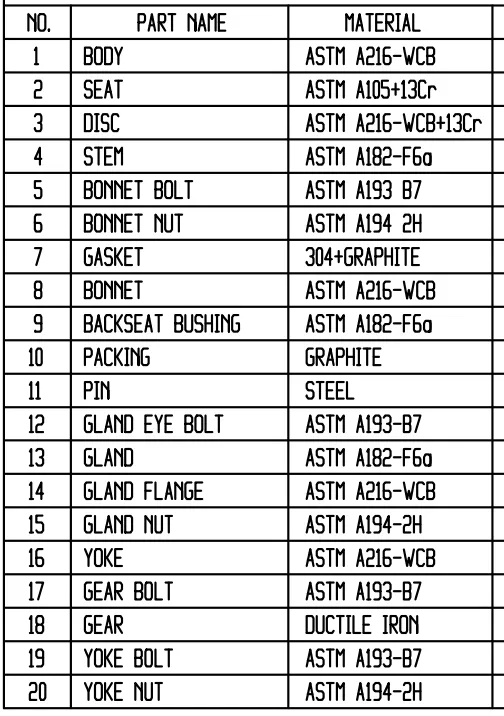

मुख्य भाग एवं सामग्री

निम्नलिखित सामग्री सूची इस गियरबॉक्स गेट वाल्व के लिए उपलब्ध उत्पाद विनिर्देश पर आधारित है।

उत्पादन से पहले अंतिम वाल्व ड्राइंग, तकनीकी विनिर्देश और खरीद आदेश के अनुसार सामग्री विन्यास की जांच की जानी चाहिए।

अनुप्रयोग

गियरबॉक्स गेट वाल्व औद्योगिक पाइपलाइन प्रणालियों के लिए है जहां मैन्युअल अलगाव की आवश्यकता होती है और वाल्व ऑपरेटिंग टॉर्क सीधे हैंडव्हील ऑपरेशन को अव्यवहारिक बनाता है।

पाइपलाइनों

बड़े व्यास वाली पाइपलाइनों को उच्च परिचालन टॉर्क की आवश्यकता हो सकती है। गियरबॉक्स मैनुअल वाल्व संचालन के लिए यांत्रिक लाभ प्रदान करता है और इसलिए बड़े पाइपलाइन अलगाव अनुप्रयोगों के लिए उपयुक्त है।

रिफाइनरीज

रिफाइनरी पाइपिंग सिस्टम विभिन्न प्रक्रिया और उपयोगिता लाइनों में आइसोलेशन वाल्व का उपयोग करते हैं। गियरबॉक्स कॉन्फ़िगरेशन को बड़े वाल्वों के लिए चुना जा सकता है जहां मैन्युअल ऑपरेशन के लिए अतिरिक्त यांत्रिक लाभ की आवश्यकता होती है।

बिजली संयंत्रों

पावर प्लांट पाइपिंग में बड़े वाल्व आकार और उच्च दबाव वर्ग शामिल हो सकते हैं। हनो वाल्व गियरबॉक्स गेट वाल्व उन अनुप्रयोगों के लिए कक्षा 2500 तक उपलब्ध हैं जिनके लिए संबंधित दबाव वर्ग की आवश्यकता होती है।

जल प्रणालियाँ

बड़ी जल पाइपलाइनों में बड़े-व्यास वाले आइसोलेशन वाल्व का उपयोग किया जा सकता है। जब सीधे हैंडव्हील ऑपरेशन के लिए पर्याप्त ऑपरेटिंग टॉर्क की आवश्यकता होती है तो गियरबॉक्स मैन्युअल ऑपरेशन को अधिक प्रबंधनीय बना सकता है।

मानक एवं गुणवत्ता

एपीआई 600

वाल्व को स्टील गेट वाल्व पर लागू एपीआई 600 आवश्यकताओं के अनुसार डिज़ाइन किया गया है।

एएसएमई बी16.34

ASME B16.34 का उपयोग वाल्व के लिए डिज़ाइन मानक के रूप में किया जाता है।

एपीआई 598

उत्पाद के लिए निर्दिष्ट एपीआई 598 के अनुसार वाल्व निरीक्षण और दबाव परीक्षण किया जाता है।

ग्राहक के तकनीकी विनिर्देश के अनुसार सटीक निरीक्षण दस्तावेज़, परीक्षण आवश्यकताओं और अतिरिक्त परियोजना मानकों की पुष्टि की जानी चाहिए।

हनो वाल्व के बारे में

हनो वाल्व का निर्माण झेजियांग हेंगनुओ वाल्व मैन्युफैक्चरिंग कंपनी लिमिटेड द्वारा किया जाता है, जो बिहू वाल्व उद्योग क्षेत्र, लिशुई, झेजियांग, चीन में स्थित है।

हेंगनुओ के पास वाल्व निर्माण का 25 वर्षों से अधिक का अनुभव है। कंपनी का उत्पादन क्षेत्र लगभग 18,000 वर्ग मीटर है और इसमें 32 से अधिक वरिष्ठ तकनीशियनों सहित लगभग 150 कर्मचारी हैं।

कंपनी के मुख्य उत्पादों में शामिल हैं:

हेंगनुओ की अपनी फाउंड्री भी है। फाउंड्री वाल्व निर्माण के लिए कास्टिंग का उत्पादन करने के लिए प्रीकोटेड रेत तकनीक का उपयोग करती है।

यह विनिर्माण सेटअप कंपनी को वाल्व उत्पादन प्रक्रिया के हिस्से के रूप में अपनी स्वयं की कास्टिंग क्षमता बनाए रखने की अनुमति देता है।

गियरबॉक्स गेट वाल्व का चयन कैसे करें

1. वाल्व आकार की पुष्टि करें

पहले आवश्यक नाममात्र आकार निर्धारित करें.

इस उत्पाद के लिए प्रदान की गई हनो वाल्व गियरबॉक्स गेट वाल्व रेंज DN150-DN1400 है।

2. दबाव वर्ग की पुष्टि करें

दबाव वर्ग को पाइपलाइन प्रणाली और परियोजना विनिर्देश की आवश्यकताओं से मेल खाना चाहिए।

उपलब्ध सीमा कक्षा 2500 तक फैली हुई है।

3. संचालन विधि पर विचार करें

यदि वाल्व बड़ा है या सीधे हैंडव्हील ऑपरेशन के लिए अत्यधिक ऑपरेटिंग टॉर्क की आवश्यकता होगी, तो गियरबॉक्स-संचालित कॉन्फ़िगरेशन पर विचार किया जा सकता है।

4. आवश्यक मानकों की पुष्टि करें

विशिष्ट वाल्व मानकों की आवश्यकता वाली परियोजनाओं के लिए, पुष्टि करें कि एपीआई 600, एएसएमई बी16.34 और एपीआई 598 लागू हैं या नहीं।

उत्पादन से पहले अतिरिक्त परियोजना आवश्यकताओं की भी पुष्टि की जानी चाहिए।

5. भविष्य की सक्रियता पर विचार करें

यदि वाल्व को बाद में मैन्युअल ऑपरेशन से एक्चुएटर ऑपरेशन में अपग्रेड किया जा सकता है, तो चयन चरण के दौरान आईएसओ 5210 शीर्ष निकला हुआ किनारा आवश्यकता की पुष्टि करें।

वाल्व चयन में सहायता की आवश्यकता है?

पेशेवर वाल्व-चयन सहायता के लिए कृपया हमसे संपर्क करें। हमारी इंजीनियरिंग टीम आपके कामकाजी स्थिति मापदंडों के अनुसार तकनीकी मार्गदर्शन और उद्धरण प्रदान करेगी।

हमें अपने वाल्व पैरामीटर बताएं

गियरबॉक्स गेट वाल्व बनाम डायरेक्ट हैंडव्हील गेट वाल्व

गियरबॉक्स कॉन्फ़िगरेशन का मुख्य लाभ मैन्युअल ऑपरेशन के दौरान इसका यांत्रिक लाभ है। यह गेट वाल्व के बुनियादी अलगाव कार्य को नहीं बदलता है।

अक्सर पूछे जाने वाले प्रश्नों

1. गेट वाल्व पर गियरबॉक्स का उपयोग क्यों करें? गियरबॉक्स का उपयोग मुख्य रूप से तब किया जाता है जब वाल्व का आकार, दबाव वर्ग या ऑपरेटिंग टॉर्क सीधे हैंडव्हील ऑपरेशन को अव्यवहारिक बना देता है। यह मैन्युअल ऑपरेशन को आसान बनाने के लिए इनपुट टॉर्क को कई गुना बढ़ा देता है।

2. कौन से आकार और दबाव रेटिंग उपलब्ध हैं? हैनो वाल्व गियरबॉक्स गेट वाल्व डीएन150 से डीएन1400 तक उपलब्ध है, जिसमें क्लास 2500 तक दबाव वर्ग हैं।

3. वाल्व के लिए कौन सी सामग्री का उपयोग किया जाता है? हमारा मानक कॉन्फ़िगरेशन बॉडी के लिए ASTM A216-WCB और स्टेम के लिए ASTM A182-F6a का उपयोग करता है (ऊपर पूरी सूची देखें)। इसके अलावा, हम विशिष्ट सेवाओं के लिए वैकल्पिक सामग्री की आपूर्ति कर सकते हैं, जिसमें कम तापमान के लिए एलसीबी/एलसीसी, उच्च तापमान के लिए डब्ल्यूसी6/सी5 और संक्षारण प्रतिरोधी अनुप्रयोगों के लिए सीएफ8/सीएफ8एम शामिल हैं।

4. क्या वाल्व को बाद में एक्चुएटर ऑपरेशन में अपग्रेड किया जा सकता है? हाँ। वाल्व को मानक के रूप में आईएसओ 5210 शीर्ष निकला हुआ किनारा प्रदान किया जाता है, जो परियोजना आवश्यकताओं में बदलाव होने पर भविष्य में इलेक्ट्रिक या वायवीय एक्ट्यूएटर अपग्रेड की अनुमति देता है।

5. सामान्य लीड टाइम क्या है? मानक आकार और सामग्री विन्यास के लिए, हमारी उत्पादन अवधि लगभग 30 दिन है। विशेष मिश्र धातु या तत्काल ऑर्डर के लिए, कृपया हमारी बिक्री टीम से पुष्टि करें।

6. किन डिज़ाइन मानकों का पालन किया जाता है? वाल्व को एपीआई 600, एएसएमई बी16.34 के अनुसार डिजाइन और निर्मित किया गया है, और एपीआई 598 के अनुसार परीक्षण किया गया है।

7. कोटेशन का अनुरोध करते समय मुझे कौन सी जानकारी प्रदान करनी चाहिए? सटीक उद्धरण प्रदान करने के लिए, कृपया आवश्यक आकार, दबाव वर्ग, मीडिया, ऑपरेटिंग तापमान और किसी विशेष सामग्री आवश्यकताओं (जैसे, एलसीसी, डब्ल्यूसी6, सीएफ8एम) को निर्दिष्ट करें। परियोजना मानकों और आवश्यक दस्तावेज़ीकरण (जैसे, मिल टेस्ट रिपोर्ट, एनडीई) की भी सराहना की जाती है।
