गर्मी अपव्यय के साथ उच्च तापमान गेट वाल्व

ऊष्मा अपव्यय के साथ हैनो वाल्व उच्च तापमान गेट वाल्व एक विशेष रूप से इंजीनियर किया गया आइसोलेशन वाल्व है जिसे ऊंचे तापमान पर संचालित थर्मल द्रव प्रणालियों में विश्वसनीय शट-ऑफ के लिए डिज़ाइन किया गया है। एक विस्तारित बोनट और एकीकृत गर्मी अपव्यय संरचना को शामिल करके, यह वाल्व वाल्व बॉडी से स्टेम, पैकिंग और एक्चुएटर तक गर्मी हस्तांतरण को प्रभावी ढंग से कम कर देता है। इसका व्यापक रूप से बिजली उत्पादन, पेट्रोकेमिकल, रिफाइनिंग और ऊर्जा उद्योगों में उच्च तापमान वाली भाप, थर्मल तेल और ग्रिप गैस अनुप्रयोगों में उपयोग किया जाता है।

हनो वाल्व ब्रांड के तहत झेजियांग हेंगनुओ वाल्व मैन्युफैक्चरिंग कंपनी लिमिटेड द्वारा निर्मित, यह श्रृंखला 25 वर्षों से अधिक की वाल्व निर्माण विशेषज्ञता का प्रतिनिधित्व करती है। कंपनी चीन के प्रसिद्ध औद्योगिक वाल्व विनिर्माण आधार, झेजियांग लिशुई बिहू वाल्व उद्योग क्षेत्र में स्थित आधुनिक 18,000 वर्ग मीटर उत्पादन सुविधा से संचालित होती है। 32 से अधिक वरिष्ठ तकनीकी इंजीनियरों सहित 150 कर्मचारियों के कुशल कार्यबल के साथ, हैनो वाल्व पूरी उत्पादन प्रक्रिया के दौरान कठोर गुणवत्ता मानकों को बनाए रखता है।

मुख्य डिज़ाइन विशेषताएँ

ऊष्मा अपव्यय संरचना

मानक गेट वाल्वों के विपरीत, इस मॉडल में एक उद्देश्य-निर्मित हीट सिंक सिस्टम है जो महत्वपूर्ण सीलिंग घटकों को अत्यधिक तापमान से बचाने के लिए डिज़ाइन किया गया है:

विस्तारित बोनट: गर्म वाल्व बॉडी और कूलर पैकिंग क्षेत्र के बीच की दूरी बढ़ जाती है, जिससे ग्रंथि और स्टेम सील पर तापमान काफी कम हो जाता है।

फ़िनड या रिब्ड संरचना: विस्तारित सतह क्षेत्र प्राकृतिक संवहन और विकिरणीय शीतलन को बढ़ाता है, ऊपरी तने और पैकिंग कक्ष तक पहुंचने से पहले गर्मी को प्रभावी ढंग से नष्ट कर देता है।

एयर-कूल्ड चैंबर: एक एयर गैप या पंख वाला अनुभाग एक थर्मल बैरियर के रूप में कार्य करता है, जो शरीर से बोनट और एक्चुएटर तक प्रवाहकीय गर्मी हस्तांतरण को कम करता है।

उच्च तापमान पैकिंग प्रणाली: प्रबलित ग्रेफाइट या सिरेमिक फाइबर पैकिंग उच्च स्टेम तापमान पर सीलिंग अखंडता बनाए रखती है, जिससे विश्वसनीय दीर्घकालिक प्रदर्शन सुनिश्चित होता है।

यह डिज़ाइन विस्तारित पैकिंग जीवन, कम रखरखाव आवृत्ति और बेहतर ऑपरेटर सुरक्षा सुनिश्चित करता है।

सामग्री चयन

उच्च तापमान रेंगना, ऑक्सीकरण और थर्मल साइक्लिंग का सामना करने के लिए, सामग्रियों का सावधानीपूर्वक चयन किया जाता है:

बॉडी और बोनट: A217 WC6/WC9/C5, A351 CF8C

गेट और सीट: स्टेलाइट या इसी तरह के पहनने-प्रतिरोधी मिश्र धातुओं के साथ कठोर सामना करना पड़ा

तना: A182 F6a, F304, F316, या अवक्षेपण-कठोर स्टेनलेस स्टील्स

पैकिंग: एंटी-एक्सट्रूज़न रिंग के साथ लचीला ग्रेफाइट

तकनीकी निर्देश

वाल्व का निर्माण अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानकों के अनुसार किया जाता है:

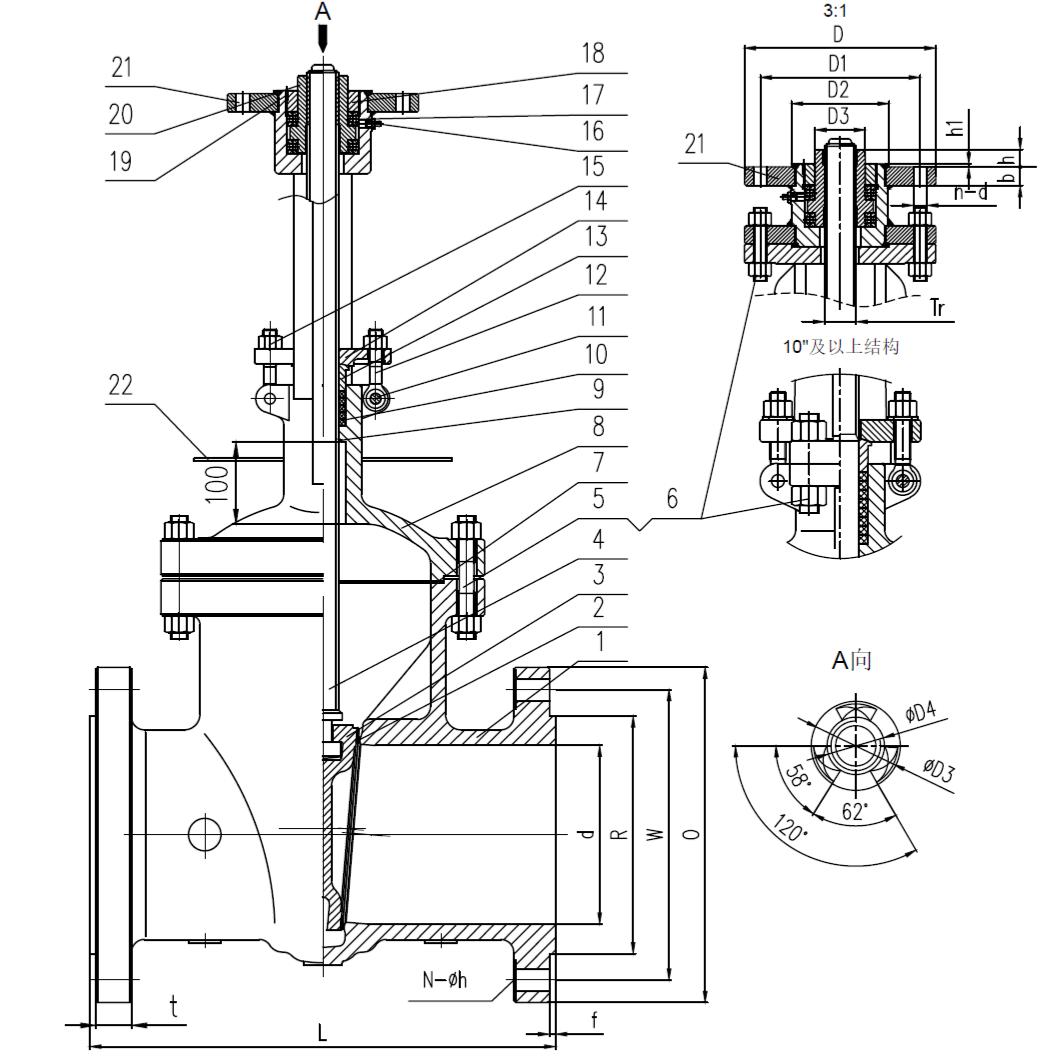

आयामी डेटा (600एलबी क्लास, डब्ल्यूसी6 बॉडी, आरएफ फ्लैंज)

मिमी में आयाम

ऑपरेटिंग डेटा (उदाहरण अनुप्रयोग)

गुणवत्ता आश्वासन और प्रमाणपत्र

गुणवत्ता के प्रति हनो वाल्व की प्रतिबद्धता अंतरराष्ट्रीय प्रमाणपत्रों के एक व्यापक पोर्टफोलियो द्वारा मान्य है:

ISO9001 अंतर्राष्ट्रीय गुणवत्ता प्रबंधन प्रणाली प्रमाणन

ISO14001 पर्यावरण प्रबंधन प्रणाली प्रमाणन

एपीआई 600 अमेरिकी पेट्रोलियम संस्थान प्रमाणन

सीई यूरोपीय अनुरूपता प्रमाणन

टीसी 010/032 रूसी प्रमाणीकरण

चीन का टीएस विशेष उपकरण विनिर्माण लाइसेंस

कंपनी उन्नत प्रीकोटेड रेत कास्टिंग तकनीक का उपयोग करके अपनी खुद की फाउंड्री संचालित करती है, जो बेहतर आयामी सटीकता और कम उत्पादन लीड समय के साथ उच्च गुणवत्ता वाली सटीक कास्टिंग सुनिश्चित करती है।

पेशेवर प्रसंस्करण और परीक्षण उपकरणों के 40+ सेट, 100% उत्पाद पास दर और स्वतंत्र फाउंड्री क्षमताओं के साथ, हैनो वाल्व दुनिया भर में महत्वपूर्ण उच्च तापमान अनुप्रयोगों के लिए विश्वसनीय, उच्च प्रदर्शन वाल्व प्रदान करता है।

विशिष्ट अनुप्रयोग

बिजली उत्पादन: बॉयलर भाप अलगाव, मुख्य भाप लाइन वाल्व

पेट्रोकेमिकल और रिफाइनिंग: उच्च तापमान प्रक्रिया लाइनें, एफसीसी इकाइयां, क्रूड/वैक्यूम आसवन

थर्मल ऑयल सिस्टम: विश्वसनीय शट-ऑफ की आवश्यकता वाले हीट ट्रांसफर द्रव सर्किट

ग्रिप गैस उपचार: उच्च तापमान गैस अलगाव और डायवर्जन
