औद्योगिक द्रव प्रणालियों में चेक वाल्वों का उपयोग कैसे किया जाता है?

अमूर्त

जांच कपाटआधुनिक द्रव नियंत्रण प्रणालियों में महत्वपूर्ण घटक हैं, जो मीडिया को रिवर्स फ्लो को रोकने के साथ-साथ एक दिशा में प्रवाह करने की अनुमति देने के लिए डिज़ाइन किए गए हैं जो उपकरण क्षति, संदूषण या सिस्टम अस्थिरता का कारण बन सकते हैं। यह आलेख उनके कार्य सिद्धांतों, तकनीकी मापदंडों, अनुप्रयोग परिदृश्यों और चयन तर्क पर ध्यान केंद्रित करते हुए चेक वाल्वों की गहन जांच प्रदान करता है। सामान्य परिचालन प्रश्नों और भविष्य के विकास निर्देशों का विश्लेषण करके, सामग्री का उद्देश्य औद्योगिक सर्वोत्तम प्रथाओं के अनुरूप सूचित निर्णय लेने में इंजीनियरों, खरीद विशेषज्ञों और सिस्टम डिजाइनरों का समर्थन करना है।

विषयसूची

• 1. उत्पाद अवलोकन और मुख्य उद्देश्य
• 2. तकनीकी पैरामीटर और उत्पाद विशिष्टताएँ
• 3. सामान्य चेक वाल्व प्रश्न और विस्तृत उत्तर
• 4. अनुप्रयोग परिदृश्य और उद्योग अनुकूलन
• 5. भविष्य का विकास और बाजार की दिशा
• 6. ब्रांड परिप्रेक्ष्य और संपर्क मार्गदर्शन

1. उत्पाद अवलोकन और मुख्य उद्देश्य

चेक वाल्व, जिन्हें नॉन-रिटर्न वाल्व या वन-वे वाल्व के रूप में भी जाना जाता है, यांत्रिक उपकरण हैं जो एक ही दिशा में द्रव प्रवाह की अनुमति देने और रिवर्स मूवमेंट को स्वचालित रूप से अवरुद्ध करने के लिए इंजीनियर किए गए हैं। चेक वाल्व का मुख्य कार्य पंपों, कंप्रेसर, पाइपलाइनों और सहायक उपकरणों को बैकफ्लो-संबंधी जोखिमों जैसे दबाव वृद्धि, द्रव हथौड़ा और क्रॉस-संदूषण से बचाना है।

तरल पदार्थ, गैस, भाप या मिश्रित मीडिया से युक्त औद्योगिक प्रणालियों में, चेक वाल्व बाहरी दबाव के बिना, अंतर दबाव और गुरुत्वाकर्षण या स्प्रिंग तंत्र पर निर्भर होकर संचालित होते हैं। यह स्व-विनियमन व्यवहार उन्हें जल उपचार, तेल और गैस, रासायनिक प्रसंस्करण, एचवीएसी, बिजली उत्पादन और खाद्य-ग्रेड विनिर्माण जैसे क्षेत्रों में अपरिहार्य बनाता है।

इस लेख का केंद्रीय उद्देश्य यह स्पष्ट करना है कि चेक वाल्व जटिल प्रणालियों के भीतर कैसे कार्य करते हैं, उनके पैरामीटर प्रदर्शन को कैसे प्रभावित करते हैं, और उचित चयन दीर्घकालिक परिचालन विश्वसनीयता में कैसे योगदान देता है।

2. तकनीकी पैरामीटर और उत्पाद विशिष्टताएँ

चेक वाल्वों के व्यावसायिक मूल्यांकन के लिए सामग्री अनुकूलता, दबाव रेटिंग, कनेक्शन मानकों और प्रतिक्रिया विशेषताओं पर ध्यान देने की आवश्यकता होती है। सामान्य औद्योगिक-ग्रेड चेक वाल्वों का प्रतिनिधित्व करने वाला एक समेकित विनिर्देश अवलोकन नीचे दिया गया है।

प्रत्येक पैरामीटर सीधे सिस्टम अनुकूलता को प्रभावित करता है। उदाहरण के लिए, सामग्री का चयन संक्षारण प्रतिरोध आवश्यकताओं के अनुरूप होना चाहिए, जबकि सुरक्षा मार्जिन सुनिश्चित करने के लिए दबाव रेटिंग चरम परिचालन स्थितियों से अधिक होनी चाहिए।

3. सामान्य चेक वाल्व प्रश्न और विस्तृत उत्तर

Q1: चेक वाल्व बाहरी नियंत्रण के बिना बैकफ्लो को कैसे रोकता है?

एक चेक वाल्व पाइपलाइन के भीतर दबाव के अंतर पर निर्भर करता है। जब अपस्ट्रीम दबाव डाउनस्ट्रीम दबाव से अधिक हो जाता है, तो आंतरिक डिस्क, बॉल या फ्लैप स्वचालित रूप से खुल जाता है। जब प्रवाह उलट जाता है, तो दबाव असंतुलन क्लोजर तत्व को सीट के खिलाफ मजबूर कर देता है, जिससे एक सील बन जाती है जो रिवर्स मूवमेंट को रोक देती है। यह निष्क्रिय ऑपरेशन एक्चुएटर्स या सेंसर की आवश्यकता को समाप्त कर देता है।

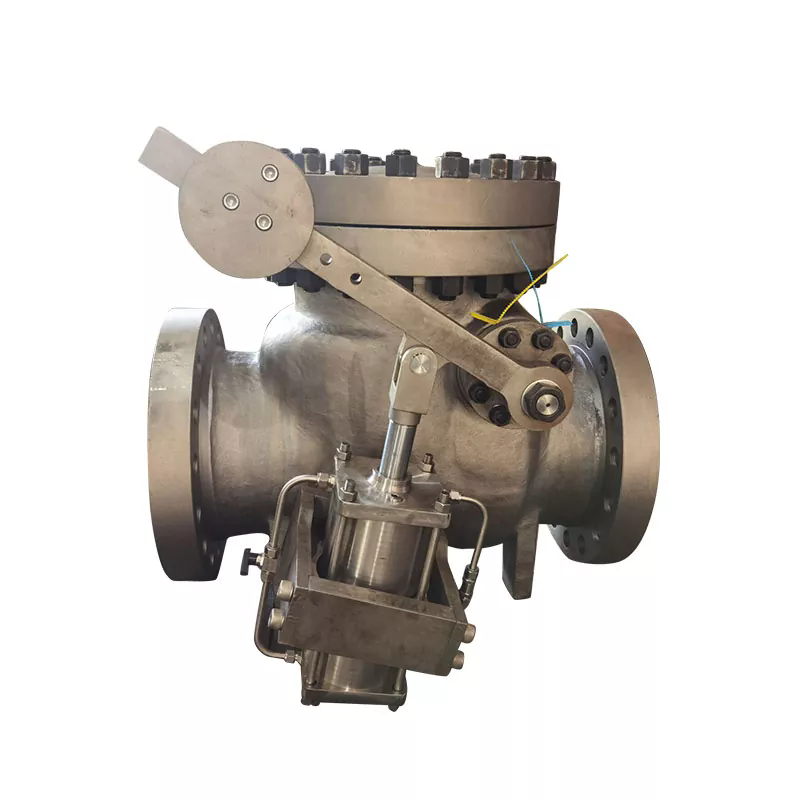

Q2: उच्च दबाव प्रणालियों के लिए चेक वाल्व का चयन कैसे किया जाना चाहिए?

उच्च दबाव वाले अनुप्रयोगों के चयन के लिए अधिकतम कामकाजी दबाव, वृद्धि दबाव और समापन प्रतिक्रिया समय का मूल्यांकन करना आवश्यक है। वॉटर हैमर को कम करने के लिए स्प्रिंग-असिस्टेड मैकेनिज्म और प्रबलित सीटों वाले वाल्व को प्राथमिकता दी जाती है। ASME या EN जैसे अंतर्राष्ट्रीय दबाव मानकों का अनुपालन भी महत्वपूर्ण है।

Q3: इंस्टॉलेशन ओरिएंटेशन चेक वाल्व के प्रदर्शन को कैसे प्रभावित करता है?

इंस्टॉलेशन ओरिएंटेशन यह निर्धारित करता है कि गुरुत्वाकर्षण और प्रवाह की गतिशीलता क्लोजर तंत्र के साथ कैसे इंटरैक्ट करती है। स्विंग चेक वाल्वों को आमतौर पर क्षैतिज स्थापना की आवश्यकता होती है, जबकि लिफ्ट या स्प्रिंग-लोडेड डिज़ाइन को लंबवत रूप से स्थापित किया जा सकता है। गलत ओरिएंटेशन के परिणामस्वरूप देरी से बंद होना, रिसाव, या समय से पहले घिसाव हो सकता है।

Q4: चेक वाल्वों का कितनी बार निरीक्षण या रखरखाव किया जाना चाहिए?

निरीक्षण अंतराल मीडिया प्रकार, संचालन आवृत्ति और पर्यावरणीय स्थितियों पर निर्भर करते हैं। स्वच्छ जल प्रणालियों में, वार्षिक निरीक्षण पर्याप्त हो सकता है, जबकि रासायनिक या घोल अनुप्रयोगों को सीट क्षरण, डिस्क फाउलिंग, या स्प्रिंग थकान की पहचान करने के लिए त्रैमासिक जांच की आवश्यकता हो सकती है।

4. अनुप्रयोग परिदृश्य और उद्योग अनुकूलन

चेक वाल्व व्यापक रूप से औद्योगिक बुनियादी ढांचे में तैनात किए जाते हैं। जल आपूर्ति नेटवर्क में, वे बिजली की विफलता के दौरान पंपों को रिवर्स रोटेशन से बचाते हैं। तेल और गैस पाइपलाइनों में, वे दबाव क्षेत्रों को अलग करते हैं और प्रसंस्करण इकाइयों के बीच क्रॉस-फ्लो को रोकते हैं। एचवीएसी सिस्टम परिसंचरण लूप को स्थिर करने और ऊर्जा दक्षता बनाए रखने के लिए चेक वाल्व का उपयोग करते हैं।

खाद्य और फार्मास्युटिकल उद्योग बैक्टीरिया के संचय को रोकने के लिए चिकनी आंतरिक सतहों और स्वच्छता कनेक्शन के साथ स्वच्छ चेक वाल्व डिजाइन को प्राथमिकता देते हैं। इस बीच, बिजली उत्पादन सुविधाएं उच्च तापमान और उच्च दबाव वाले चेक वाल्वों की मांग करती हैं जो चरम परिस्थितियों में लंबे समय तक सेवा चक्र में सक्षम हों।

5. भविष्य का विकास और बाजार की दिशा

चेक वाल्व का विकास बढ़ते स्वचालन, सख्त पर्यावरणीय नियमों और पूर्वानुमानित रखरखाव की मांग से प्रेरित है। डुप्लेक्स स्टेनलेस स्टील और मिश्रित कोटिंग्स जैसी उन्नत सामग्रियां संक्षारक वातावरण में सेवा जीवन बढ़ा रही हैं। बुद्धिमान निगरानी समाधान, प्रवाह और कंपन का पता लगाने के लिए सेंसर को एकीकृत करते हुए, धीरे-धीरे वाल्व असेंबली में शामिल किए जा रहे हैं।

बाजार के नजरिए से, मानकीकृत मॉड्यूलर डिजाइन और कम दबाव-हानि कॉन्फ़िगरेशन पसंदीदा विकल्प बन रहे हैं, खासकर ऊर्जा-कुशल और कम-उत्सर्जन प्रणालियों में।

6. ब्रांड परिप्रेक्ष्य और संपर्क मार्गदर्शन

इस विकसित परिदृश्य के भीतर,हन्नोसटीक विनिर्माण, सख्त गुणवत्ता नियंत्रण और एप्लिकेशन-संचालित वाल्व इंजीनियरिंग पर ध्यान केंद्रित करना जारी रखता है। उत्पाद विकास को वास्तविक दुनिया की सिस्टम आवश्यकताओं के साथ जोड़कर, ब्रांड विभिन्न औद्योगिक क्षेत्रों में स्थिर संचालन का समर्थन करता है।

परियोजना-विशिष्ट परामर्श, तकनीकी दस्तावेज़ीकरण, या अनुकूलित चेक वाल्व समाधान के लिए, सटीक चयन और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए पेशेवर संचार को प्रोत्साहित किया जाता है।

हमसे संपर्क करें
सिस्टम आवश्यकताओं पर चर्चा करने या विस्तृत विशिष्टताओं का अनुरोध करने के लिए, अनुरूप समर्थन और समय पर प्रतिक्रिया के लिए हनो तकनीकी टीम तक पहुंचें।
