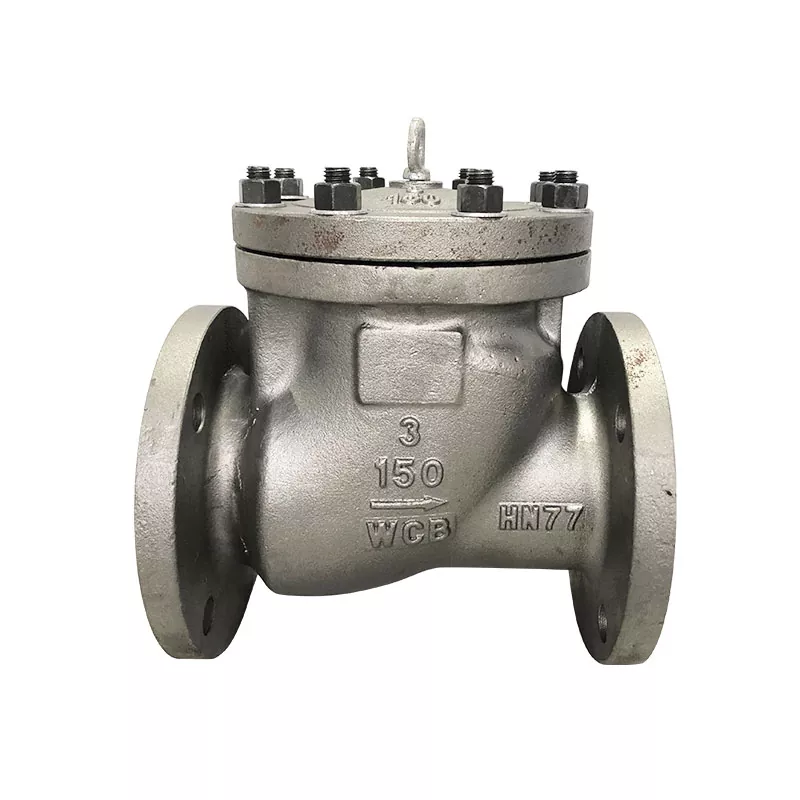

एपीआई चेक वाल्व: चयन, स्थापना और रखरखाव के लिए एक व्यावहारिक मार्गदर्शिका

तेल शोधन, पेट्रोकेमिकल्स और पाइपलाइन परिवहन जैसे औद्योगिक क्षेत्रों में, चेक वाल्व मध्यम बैकफ़्लो को रोकने और पंप और कंप्रेसर जैसे महत्वपूर्ण उपकरणों की सुरक्षा में एक आवश्यक भूमिका निभाते हैं। उपलब्ध विभिन्न मानकों में से, एपीआई (अमेरिकन पेट्रोलियम इंस्टीट्यूट) मानक प्रणाली विश्व स्तर पर सबसे व्यापक रूप से अपनाई गई तकनीकी विशिष्टताओं में से एक का प्रतिनिधित्व करती है। यह आलेख मूल को कवर करने वाली व्यावहारिक मार्गदर्शिका प्रदान करता हैएपीआई जाँच वाल्वमानक, मुख्य चयन मानदंड, स्थापना सर्वोत्तम प्रथाएँ, और परीक्षण आवश्यकताएँ।

मुख्य मानक: एपीआई 594 बनाम एपीआई 6डी

भ्रम का एक सामान्य बिंदु एपीआई 594 और एपीआई 6डी के बीच अंतर है। वे पूरी तरह से अलग-अलग एप्लिकेशन परिदृश्यों को संबोधित करते हैं।

एपीआई 594 प्रोसेस पाइपिंग में उपयोग किए जाने वाले वेफर और लग-प्रकार के चेक वाल्वों को कवर करता है, जो मुख्य रूप से रिफाइनरियों, रासायनिक संयंत्रों और टॉपसाइड ऑफशोर सुविधाओं में पाए जाते हैं। यह डुअल-प्लेट, सिंगल-प्लेट और टिल्टिंग-डिस्क डिज़ाइन पर लागू होता है, जिसका आकार एनपीएस 2 से एनपीएस 48 तक और दबाव वर्ग कक्षा 150 से 2500 तक होता है।

दूसरी ओर, एपीआई 6डी, लंबी दूरी की ट्रांसमिशन प्रणालियों में उपयोग किए जाने वाले पाइपलाइन वाल्वों के लिए मानक है जो कच्चे तेल, प्राकृतिक गैस और परिष्कृत उत्पादों का परिवहन करते हैं। इसमें स्विंग-प्रकार, पिस्टन-प्रकार और दोहरी-प्लेट चेक वाल्व शामिल हैं, जिनका आकार एनपीएस 60 या उससे अधिक है, और सख्त परीक्षण आवश्यकताओं को लागू करता है।

चयन सलाह: यदि आपके प्रोजेक्ट में रिफाइनरी या रासायनिक परिसर के भीतर इन-प्लांट पाइपिंग शामिल है, तो एपीआई 594 देखें। यदि इसमें स्टेशनों को जोड़ने वाली ट्रांसमिशन लाइनें शामिल हैं, तो एपीआई 6डी मानक अनिवार्य है।

वेफर बनाम लग-प्रकार: कैसे चुनें

यह एपीआई 594 चेक वाल्व चयन में सबसे अधिक बार किए जाने वाले निर्णयों में से एक है। दोनों प्रकार समान आंतरिक तंत्र साझा करते हैं; अंतर केवल बॉडी कॉन्फ़िगरेशन और माउंटिंग विधि में है।

मुख्य निर्णय बिंदु: यदि पाइप के अंत में भविष्य की विस्तार योजनाएं हैं, या यदि डाउनस्ट्रीम उपकरण को सिस्टम शटडाउन के बिना रखरखाव की आवश्यकता है, तो लग-प्रकार ही एकमात्र व्यवहार्य विकल्प है। ऐसी आवश्यकताओं के बिना नियमित रूटिंग के लिए, वेफर प्रकार बेहतर अर्थव्यवस्था प्रदान करता है।

चयन के लिए महत्वपूर्ण तकनीकी पैरामीटर

दबाव वर्ग और सामग्री

सिस्टम के अधिकतम परिचालन दबाव और तापमान के आधार पर उपयुक्त दबाव वर्ग (कक्षा 150/300/600, आदि) का चयन करें। बॉडी सामग्री के लिए, A216 WCB (कार्बन स्टील) तेल और गैस सेवाओं के लिए सामान्य पसंद है, जबकि A351 CF8M (स्टेनलेस स्टील) या डुप्लेक्स स्टेनलेस स्टील संक्षारक मीडिया के लिए आवश्यक है।

प्रवाह वेग और क्रांतिक वेग

एक चेक वाल्व को डिस्क को पूरी तरह से खोलने के लिए पर्याप्त द्रव गतिज ऊर्जा की आवश्यकता होती है। यदि प्रवाह वेग क्रांतिक वेग से कम हो जाता है, तो डिस्क अपनी पूरी तरह से खुली स्थिति तक नहीं पहुंच सकती है। फिर यह आंशिक रूप से खुली स्थिति में काम करेगा, जो दबाव ड्रॉप गणना को अमान्य कर देता है और डिस्क चैटर का कारण बन सकता है - एक तेज़ दोलन जो सीट को नुकसान पहुंचाता है।

चयन के दौरान, यह सुनिश्चित करने के लिए कि डिस्क न्यूनतम सामान्य प्रवाह दर पर पूर्ण उद्घाटन प्राप्त करती है, हमेशा निर्माता के सीवी मान और महत्वपूर्ण वेग डेटा को सत्यापित करें।

जल हथौड़ा संरक्षण

जब एक पंप बंद हो जाता है, तो पाइपलाइन में लौटने वाले पानी के कॉलम को चेक वाल्व द्वारा अचानक बंद कर दिया जाता है, जिससे एक दबाव शॉक तरंग उत्पन्न होती है जिसे वॉटर हैमर के रूप में जाना जाता है। स्प्रिंग-असिस्टेड क्विक-क्लोजिंग चेक वाल्व रिवर्स फ्लो वेलोसिटी पूरी तरह से विकसित होने से पहले क्लोजर को पूरा करके इस प्रभाव को प्रभावी ढंग से कम कर सकते हैं।

इंस्टालेशन की सर्वोत्तम प्रथाएँ

1. प्रवाह दिशा: वाल्व बॉडी पर अंकित तीर को पाइपलाइन प्रवाह दिशा के साथ संरेखित होना चाहिए।

2. माउंटिंग ओरिएंटेशन: एपीआई 594 डुअल-प्लेट चेक वाल्व आमतौर पर क्षैतिज स्थापना या ऊर्ध्वाधर ऊपर की ओर प्रवाह के लिए अनुशंसित होते हैं। ऊर्ध्वाधर नीचे की ओर प्रवाह स्थापना से बचा जाना चाहिए, क्योंकि यह अभिविन्यास डिस्क के स्वयं के वजन को स्प्रिंग लोड में जोड़ता है, जिससे पहनने में तेजी आती है।

3. वेफर वाल्व: इंस्टॉलेशन के दौरान फुल-फेस फ्लैंज गैसकेट का उपयोग करें और निर्माता द्वारा निर्दिष्ट टॉर्क अनुक्रम और मानों के अनुसार बोल्ट को कस लें। ओवर-टॉर्किंग से वाल्व बॉडी ख़राब हो सकती है और डिस्क बाइंडिंग का कारण बन सकती है।

4. पाइप सपोर्ट: पाइपलाइन के वजन को सीधे वाल्व बॉडी पर पड़ने से रोकने के लिए वाल्व के पास स्वतंत्र पाइप सपोर्ट स्थापित करें, जिससे विकृति हो सकती है।

फ़ैक्टरी परीक्षण मानक (एपीआई 598)

शिपमेंट से पहले एपीआई चेक वाल्वों को एपीआई 598 के अनुसार निरीक्षण और दबाव परीक्षण से गुजरना होगा। तीन मुख्य परीक्षण हैं:

स्वीकार्य रिसाव दरें रेटिंग के अनुसार भिन्न-भिन्न होती हैं। मेटल-सीटेड चेक वाल्व रेट बी का पालन करते हैं, जो एक परिभाषित स्वीकार्य रिसाव की अनुमति देता है; सॉफ्ट-सीटेड वाल्वों को शून्य दृश्यमान रिसाव की आवश्यकता होती है।

रखरखाव दिशानिर्देश

नियमित रखरखाव को निम्नलिखित क्षेत्रों पर ध्यान देना चाहिए:

• आवधिक निरीक्षण: बाहरी जंग के लिए वाल्व बॉडी और रिसाव के किसी भी संकेत के लिए फ्लैंज कनेक्शन की जांच करें।

• ध्वनिक निगरानी: ऑपरेशन के दौरान, लगातार क्लिक या हथौड़े की आवाज़ (बकबक) अपर्याप्त प्रवाह वेग या संभावित आकार संबंधी समस्याओं का संकेत देती है।

• मलबा हटाना: लाइन में वेल्ड स्लैग, जंग और अन्य मलबा सीट क्षेत्र में जमा हो सकता है, जिससे आंतरिक रिसाव हो सकता है। समय-समय पर जुदा करना और सफाई करना आवश्यक हो सकता है।

• स्प्रिंग निरीक्षण: यदि डिस्क देरी से बंद होने का प्रदर्शन करती है या पूरी तरह से बंद होने में विफल रहती है, तो स्प्रिंग थकान हो सकती है और प्रतिस्थापन की सिफारिश की जाती है।

का उचित चयन एवं उपयोगएपीआई जाँच वाल्वपांच प्रमुख बिंदुओं के इर्द-गिर्द घूमता है: आपके एप्लिकेशन को समझना (एपीआई 594 बनाम एपीआई 6डी), सही माउंटिंग स्टाइल (वेफर बनाम लग) चुनना, पूर्ण उद्घाटन सुनिश्चित करने के लिए प्रवाह वेग की पुष्टि करना, सख्त परीक्षण प्रोटोकॉल का पालन करना और नियमित रखरखाव करना। इस व्यवस्थित दृष्टिकोण का पालन करने से सबसे अधिक मांग वाली औद्योगिक परिस्थितियों में भी दीर्घकालिक, विश्वसनीय प्रदर्शन सुनिश्चित होता है।
