एपीआई गेट वाल्व कास्टिंग गाइड: उत्पादन से पहले आपको वाल्व बॉडी कास्टिंग के बारे में क्या जानना चाहिए

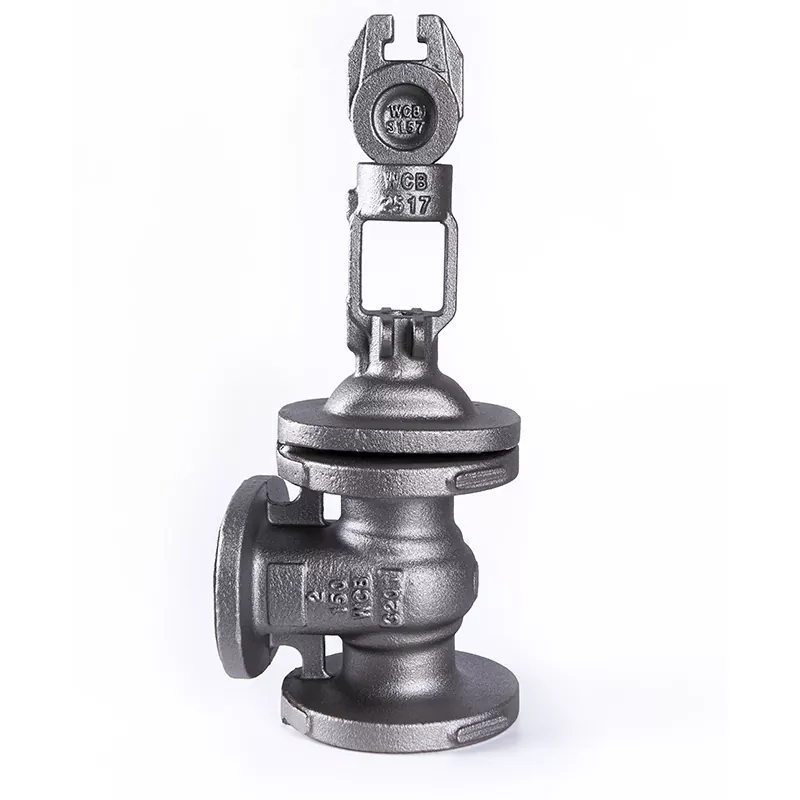

जब लोग गेट वाल्व के बारे में बात करते हैं, तो वे आम तौर पर दृश्य भागों पर ध्यान केंद्रित करते हैं - हैंडव्हील, स्टेम, गेट, या सीलिंग संरचना। हालाँकि, गेट वाल्व का प्रदर्शन अक्सर एक घटक द्वारा निर्धारित किया जाता है जिसे उपयोगकर्ता शायद ही कभी देखते हैं: वाल्व बॉडी।

वाल्व बॉडी वाल्व का दबाव युक्त खोल है। यह पाइपलाइनों से जुड़ता है, आंतरिक घटकों का समर्थन करता है, और ऑपरेशन के दौरान दबाव और तापमान परिवर्तन का सामना करता है।

तेल और गैस, बिजली संयंत्रों, रासायनिक प्रसंस्करण और पाइपलाइन प्रणालियों जैसे औद्योगिक अनुप्रयोगों में, वाल्व कास्टिंग के अंदर एक छोटी सी समस्या वर्षों के संचालन के बाद एक गंभीर मुद्दा बन सकती है।

इसलिएएपीआई गेट वाल्व कास्टिंगयह केवल धातु बनाने की प्रक्रिया नहीं है। यह सामग्री विज्ञान, कास्टिंग प्रौद्योगिकी, ताप उपचार, मशीनिंग और गुणवत्ता निरीक्षण का एक संयोजन है।

गेट वाल्व बॉडी आमतौर पर कास्टिंग द्वारा क्यों बनाई जाती हैं?

गेट वाल्व बॉडी एक साधारण आवास की तरह दिखती है, लेकिन इसकी आंतरिक संरचना वास्तव में काफी जटिल है।

वाल्व बॉडी के अंदर हैं:

प्रवाह मार्ग;

गेट आंदोलन क्षेत्र;

दबाव सहने वाली दीवारें;

निकला हुआ किनारा कनेक्शन अनुभाग;

सतहों को सील करना।

धातु के ठोस टुकड़े से ऐसी संरचना का निर्माण करने के लिए व्यापक मशीनिंग की आवश्यकता होगी, जिससे सामग्री की बर्बादी और विनिर्माण समय बढ़ जाता है।

कास्टिंग निर्माताओं को पहले लगभग अंतिम वाल्व बॉडी आकार बनाने की अनुमति देता है, फिर महत्वपूर्ण क्षेत्रों को खत्म करने के लिए मशीनिंग प्रक्रियाओं का उपयोग करता है।

यह निर्माण विधि कई लाभ प्रदान करती है:

जटिल ज्यामिति के लिए उपयुक्त;

बेहतर सामग्री उपयोग;

बड़े वाल्व उत्पादन के लिए अधिक कुशल;

बड़े आकार के वाल्व बॉडी का आसान उत्पादन।

इसे समझने का एक सरल तरीका:

कास्टिंग संरचना बनाती है, जबकि मशीनिंग सटीकता बनाती है।

दोनों प्रक्रियाएं महत्वपूर्ण हैं.

वाल्व बॉडी कास्टिंग के पीछे छिपी चुनौतियाँ

बहुत से लोग सोचते हैं कि यदि कोई कास्टिंग बाहर से सहज दिखती है, तो यह एक अच्छी कास्टिंग है।

वास्तव में, कुछ सबसे महत्वपूर्ण गुणवत्ता कारक धातु के अंदर छिपे होते हैं।

आंतरिक दोष: वह समस्या जिसे आप नहीं देख सकते

ढलाई के दौरान पिघली हुई धातु तरल से ठोस में बदल जाती है। यदि इस प्रक्रिया को ठीक से नियंत्रित नहीं किया गया तो आंतरिक दोष प्रकट हो सकते हैं।

सामान्य कास्टिंग मुद्दों में शामिल हैं:

सरंध्रता

सरंध्रता का तात्पर्य धातु के अंदर छोटे छिद्रों या वायु जेबों से है।

हालाँकि एक कास्टिंग बाहरी रूप से सामान्य दिख सकती है, आंतरिक छिद्र कम हो सकते हैं:

यांत्रिक शक्ति;

दबाव प्रतिरोध;

दीर्घकालिक विश्वसनीयता.

वाल्व बॉडी जैसे दबाव युक्त घटकों के लिए, सरंध्रता को नियंत्रित करना बेहद महत्वपूर्ण है।

सिकुड़न गुहाएँ

शीतलन के दौरान धातु स्वाभाविक रूप से सिकुड़ती है।

यदि फीडिंग सिस्टम ठीक से डिज़ाइन नहीं किया गया है, तो कास्टिंग के अंदर खाली जगह बन सकती है।

ये दोष वाल्व बॉडी की परिचालन दबाव झेलने की क्षमता को प्रभावित कर सकते हैं।

गैर-धात्विक समावेशन

धातु संरचना के अंदर फंसी विदेशी सामग्री यांत्रिक गुणों को प्रभावित कर सकती है।

इस कारण से, पेशेवर कास्टिंग उत्पादन को पिघलने, डालने और सफाई प्रक्रियाओं के सख्त नियंत्रण की आवश्यकता होती है।

सामान्य कास्टिंग विधियाँ

विभिन्न वाल्व डिज़ाइन और अनुप्रयोगों के लिए अलग-अलग कास्टिंग विधियों की आवश्यकता हो सकती है।

सैंड कास्टिंग

औद्योगिक वाल्व निकायों के लिए रेत कास्टिंग सबसे व्यापक रूप से उपयोग की जाने वाली विधियों में से एक है।

लाभ:

बड़े वाल्व आकार के लिए उपयुक्त;

लचीले डिज़ाइन विकल्प;

कई औद्योगिक अनुप्रयोगों के लिए लागत प्रभावी।

इसका उपयोग आमतौर पर इसके लिए किया जाता है:

तेल पाइपलाइन वाल्व;

बड़े औद्योगिक वाल्व;

बिजली संयंत्र उपकरण.

धातु - स्वरूपण तकनीक

पारंपरिक रेत कास्टिंग की तुलना में निवेश कास्टिंग उच्च आयामी सटीकता प्रदान करती है।

यह इसके लिए उपयुक्त है:

छोटे वाल्व घटक;

जटिल आकार;

बेहतर सतह फिनिश की आवश्यकता वाले अनुप्रयोग।

खोई हुई फोम कास्टिंग

खोई हुई फोम कास्टिंग एक फोम पैटर्न का उपयोग करती है जो कास्टिंग प्रक्रिया के दौरान गायब हो जाती है।

यह विधि जटिल आंतरिक संरचनाएँ बनाने और मशीनिंग आवश्यकताओं को कम करने में मदद कर सकती है।

उपयुक्त कास्टिंग विधि वाल्व के आकार, सामग्री, मात्रा और प्रदर्शन आवश्यकताओं पर निर्भर करती है।

एपीआई गेट वाल्व कास्टिंग में सामग्री का चयन क्यों मायने रखता है

एक वाल्व बॉडी हर जगह एक ही वातावरण में काम नहीं करती है।

जल प्रणाली में उपयोग किए जाने वाले वाल्व और तेल पाइपलाइन में उपयोग किए जाने वाले वाल्व को पूरी तरह से अलग-अलग सामग्रियों की आवश्यकता हो सकती है।

सामान्य सामग्रियों में शामिल हैं:

सामग्री चयन पर विचार करने की आवश्यकता है:

कार्य तापमान;

दाब मूल्यांकन;

द्रव विशेषताएँ;

संक्षारण की स्थिति;

सेवा जीवन आवश्यकताएँ.

गलत सामग्री चुनने से समस्याएँ पैदा हो सकती हैं, भले ही कास्टिंग प्रक्रिया उत्कृष्ट हो।

गेट वाल्व कास्टिंग के लिए एपीआई मानक का क्या मतलब है?

औद्योगिक वाल्वों के लिए, एपीआई मानक डिजाइन, निर्माण और परीक्षण से संबंधित दिशानिर्देश प्रदान करते हैं।

गेट वाल्व से संबंधित सामान्य मानकों में शामिल हैं:

एपीआई 600

अक्सर पेट्रोलियम और औद्योगिक अनुप्रयोगों में उपयोग किए जाने वाले स्टील गेट वाल्व से जुड़ा होता है।

इसमें वाल्व डिजाइन, सामग्री, आयाम और परीक्षण से संबंधित आवश्यकताएं शामिल हैं।

एपीआई 6डी

आमतौर पर पाइपलाइन वाल्वों के लिए उपयोग किया जाता है, खासकर तेल और गैस परिवहन प्रणालियों में।

ये मानक निर्माताओं और खरीदारों को वाल्व प्रदर्शन के लिए लगातार अपेक्षाएं बनाए रखने में मदद करते हैं।

हालाँकि, किसी मानक को पूरा करना केवल प्रमाणपत्र छापने के बारे में नहीं है। कच्चे माल के नियंत्रण से लेकर अंतिम निरीक्षण तक पूरी विनिर्माण प्रक्रिया को ठीक से प्रबंधित करने की आवश्यकता है।

निर्माता एपीआई गेट वाल्व कास्टिंग गुणवत्ता को कैसे नियंत्रित करते हैं

एक विश्वसनीय वाल्व कास्टिंग के लिए कई गुणवत्ता नियंत्रण चरणों की आवश्यकता होती है।

रासायनिक संरचना परीक्षण

उत्पादन से पहले, यह सुनिश्चित करने के लिए धातु संरचना की जाँच की जानी चाहिए कि सामग्री आवश्यकताओं को पूरा करती है।

विभिन्न मिश्र धातु तत्व प्रभावित करते हैं:

ताकत;

संक्षारण प्रतिरोध;

तापमान प्रदर्शन.

उष्मा उपचार

हीट ट्रीटमेंट कास्टिंग की आंतरिक संरचना को बेहतर बनाने में मदद करता है।

यह प्रभावित कर सकता है:

कठोरता;

कठोरता;

यांत्रिक विशेषताएं।

गैर-विनाशकारी परीक्षण (एनडीटी)

कुछ दोष दृश्य निरीक्षण द्वारा नहीं पाए जा सकते।

सामान्य निरीक्षण विधियों में शामिल हैं:

अल्ट्रासोनिक परीक्षण;

चुंबकीय कण परीक्षण;

तरल प्रवेशक परीक्षण;

रेडियोग्राफिक परीक्षण.

ये विधियाँ आंतरिक या सतही दोषों की पहचान करने में मदद करती हैं।

आयामी निरीक्षण

मशीनिंग के बाद, महत्वपूर्ण आयामों की जाँच की जानी चाहिए।

यह इनके साथ उचित संयोजन सुनिश्चित करता है:

द्वार;

तने;

निकला हुआ किनारा;

पाइपलाइन कनेक्शन.

एक आम ग़लतफ़हमी

कई खरीदार वाल्व बॉडी की तुलना मुख्य रूप से उपस्थिति और कीमत से करते हैं।

हालाँकि, समान दिखने वाली दो कास्टिंग की आंतरिक गुणवत्ता बहुत भिन्न हो सकती है।

अंतर इससे आ सकता है:

कच्चे माल का नियंत्रण;

फाउंड्री अनुभव;

कास्टिंग प्रक्रिया प्रबंधन;

उष्मा उपचार;

निरीक्षण के तरीके.

दबाव उपकरणों के लिए, धातु के अंदर छिपी गुणवत्ता अक्सर सतह की उपस्थिति से अधिक महत्वपूर्ण होती है।

अक्सर पूछे जाने वाले प्रश्नों

एपीआई गेट वाल्व कास्टिंग क्या है?

एपीआई गेट वाल्व कास्टिंगऔद्योगिक वाल्व आवश्यकताओं और लागू एपीआई मानकों के अनुसार गेट वाल्व घटकों, विशेष रूप से वाल्व बॉडी के निर्माण के लिए उपयोग की जाने वाली कास्टिंग प्रक्रिया को संदर्भित करता है।

गेट वाल्व बॉडी का निर्माण आमतौर पर कास्टिंग द्वारा क्यों किया जाता है?

क्योंकि वाल्व बॉडी में आमतौर पर जटिल संरचनाएं होती हैं। कास्टिंग सामग्री की बर्बादी और मशीनिंग समय को कम करते हुए इन आकृतियों को कुशलतापूर्वक बना सकती है।

एपीआई गेट वाल्व कास्टिंग के लिए आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

सामान्य सामग्रियों में कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील और डुप्लेक्स स्टेनलेस स्टील शामिल हैं। चुनाव कार्य परिस्थितियों पर निर्भर करता है।

कास्टिंग दोष वाल्व के प्रदर्शन को कैसे प्रभावित कर सकते हैं?

सरंध्रता, सिकुड़न गुहाएं और समावेशन जैसे दोष ताकत को कम कर सकते हैं, दबाव प्रतिरोध को प्रभावित कर सकते हैं और सेवा जीवन को छोटा कर सकते हैं।

क्या कास्टिंग की गुणवत्ता मशीनिंग सटीकता से अधिक महत्वपूर्ण है?

दोनों महत्वपूर्ण हैं. कास्टिंग आंतरिक संरचना और ताकत निर्धारित करती है, जबकि मशीनिंग उचित असेंबली और सीलिंग प्रदर्शन सुनिश्चित करती है।
