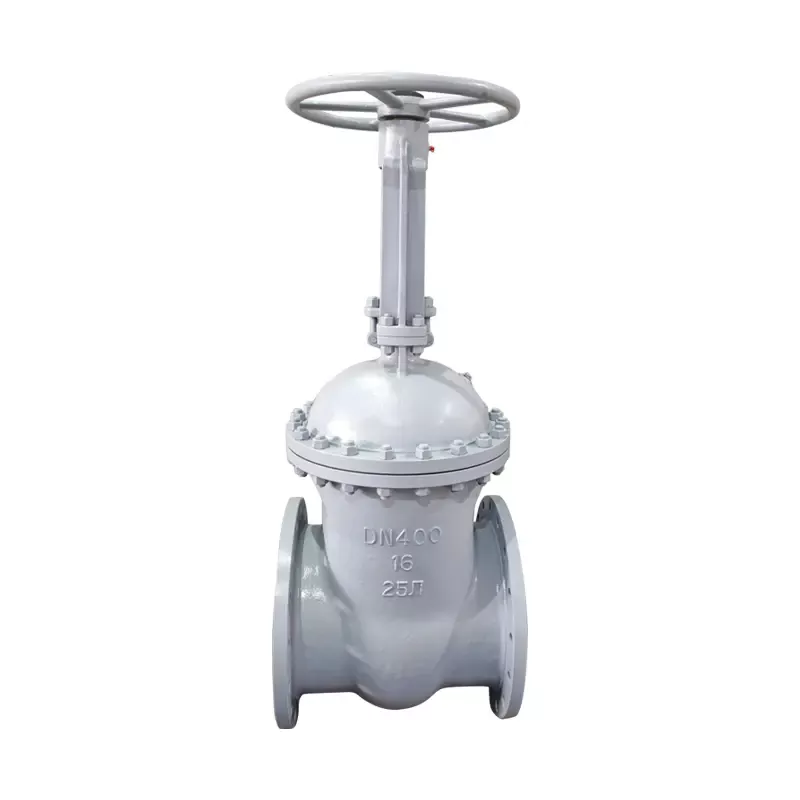

कास्ट स्टील वेज गेट वाल्व

हनो वाल्व विशेष रूप से कास्ट स्टील वेज गेट वाल्व के निर्माण में है। हनो वाल्व के कास्ट स्टील वेज गेट वाल्व की संरचना डिजाइन उचित है, वाल्व कठोरता अच्छी है, प्रवाह पास सुचारू है, प्रवाह गुणांक छोटा है।

जांच भेजें

उत्पाद वर्णन

कास्ट स्टील वेज गेट वाल्व आमतौर पर घूमने वाले हैंडव्हील के साथ स्टेम को ऊपर और नीचे घुमाकर खोले और बंद किए जाते हैं। राइजिंग स्टेम और नाइन-राइजिंग स्टेम के दो रूप हैं, राइजिंग स्टेम वेज गेट वाल्व वाल्व स्टेम ऊपर और नीचे है, वाल्व स्टेम नट तय किया गया है; नॉन-राइजिंग स्टेम गेट वाल्व स्टेम स्थिर है, स्टेम नट खुलने और बंद होने को पूरा करने के लिए ऊपर और नीचे चलता है।

कास्ट स्टील वेज गेट वाल्व का सारांश

वाल्वों की गुणवत्ता का उनकी लागत से गहरा संबंध है। Z41H16 DN100 कास्ट स्टील (निवेश कास्टिंग, नीचे समान) वेज गेट वाल्व को विभिन्न मानकों के अनुसार डिजाइन किया गया है, जिसका वजन 52 किलोग्राम तक है और हल्का वजन केवल 25 किलोग्राम (सैद्धांतिक वजन, नीचे समान) है, बिक्री मूल्य अंतर के साथ 2-4 बार. वाल्व अनुकूलन डिज़ाइन का उद्देश्य और आवश्यकता वास्तविक कामकाजी परिस्थितियों और बाजार मूल्य स्थिति के आधार पर उपयुक्त उत्पाद मानकों का चयन और निर्धारण करना, उत्पाद मानकों के अनुसार सख्ती से डिजाइन करना, अनावश्यक कार्यों को कम करना और लागत-प्रभावशीलता में सुधार करना है।

गेट वाल्व डिज़ाइन सुविधाएँ

कैविटी प्रेशर सेफ सीलिंग, सील हार्ड अलॉय।

वेज: लचीला वेज गेट, समानांतर गेट।

वेज डबल प्लेट गेट, पूरी सतह पहनने के लिए प्रतिरोधी मिश्र धातु गाइड।

ब्लो आउट प्रूफ संरचना, स्टेम ईएनपी प्रसंस्करण के लिए स्टेम डिजाइन।

मालिकाना यांत्रिक सीमा स्विच।

मिश्रित प्रकार की पैकिंग।

कॉन्फ़िगरेशन को बायपास करना चुन सकते हैं

सामग्री

Cast Steel Wedge Gate Valves

नहीं।	नाम का हिस्सा	सामग्री
1	शरीर	25L
2	सीट की सतह	13 करोड़
3	डिस्क	25L+13Cr
4	तना	2Cr13
5	पाल बांधने की रस्सी	304+ग्रेफाइट
6	कड़े छिलके वाला फल	ए194-2एच
7	पेंच	ए193-बी7
8	ढक्कन	25L
9	सीलिंग सतह	13 करोड़
10	पैकिंग	विस्तारित ग्रेफाइट
11	ग्रंथि निकला हुआ किनारा	25L
12	पेंच	ए193-बी7
13	कड़े छिलके वाला फल	ए194-2एच
14	बीयरिंग	जीसीआर15
15	तना अखरोट	पीतल
16	हाथ पहिया	क्यूटी400
