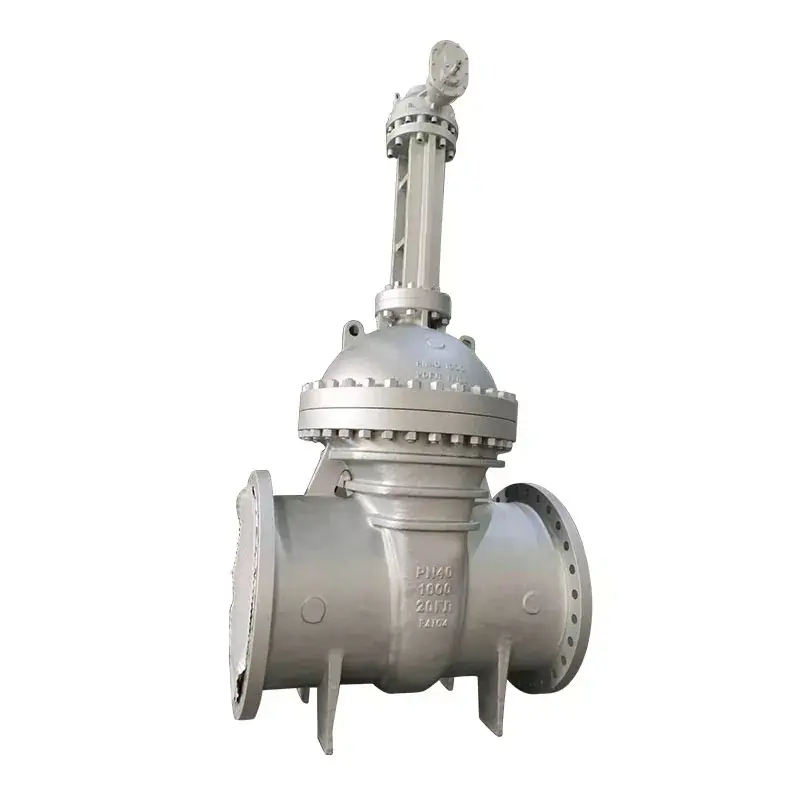

हनो वाल्व चीन में बड़े व्यास वाले गेट वाल्व फैक्ट्री है। पेशेवर डिजाइन के साथ हनो वाल्व के बड़े व्यास वाले गेट वाल्व, वाल्व के माध्यम से द्रव के प्रतिरोध को बहुत छोटा बनाते हैं, इस प्रकार कुशल द्रव हस्तांतरण सुनिश्चित करते हैं। बड़े व्यास वाले गेट वाल्व का संरचनात्मक डिज़ाइन अच्छा सीलिंग प्रदर्शन सुनिश्चित करता है, प्रभावी ढंग से द्रव रिसाव को रोक सकता है, ऊर्जा हानि को कम कर सकता है। हालाँकि बड़े व्यास वाले गेट वाल्व गेट वाल्व को खोलने और बंद करने में एक निश्चित समय लेते हैं, ऑपरेशन अपेक्षाकृत त्वरित होता है और तीव्र प्रतिक्रिया की आवश्यकता वाली विभिन्न प्रक्रियाओं के अनुकूल हो सकता है।
हनो वाल्व चीन की एक प्रसिद्ध फैक्ट्री है, जो बड़े व्यास वाले गेट वाल्व का उत्पादन करती है, जो पर्याप्त प्रवाह दर को संभालने के लिए इंजीनियर हैं और जल उपचार, तेल और गैस, रासायनिक प्रसंस्करण और बिजली उत्पादन सहित विभिन्न औद्योगिक अनुप्रयोगों में आवश्यक घटक हैं। उनका मजबूत डिज़ाइन कठिन वातावरण में विश्वसनीय संचालन और कड़ी सीलिंग सुनिश्चित करता है।
विभिन्न प्रकार के वाल्वों में, गेट वाल्व का व्यापक रूप से उपयोग किया जाता है।
गेट वाल्व एक वाल्व को संदर्भित करता है जिसका समापन तत्व (गेट) चैनल अक्ष के साथ लंबवत चलता है, मुख्य रूप से पाइपलाइनों में माध्यम को काटने के लिए उपयोग किया जाता है, यानी पूरी तरह से खुला या पूरी तरह से बंद। आम तौर पर, गेट वाल्व का उपयोग प्रवाह को विनियमित करने के लिए नहीं किया जा सकता है। इसका उपयोग कम तापमान और कम दबाव के साथ-साथ उच्च तापमान और उच्च दबाव के लिए किया जा सकता है, और वाल्व की विभिन्न सामग्रियों के अनुसार विभिन्न मीडिया के लिए इसका उपयोग किया जा सकता है। लेकिन गेट वाल्व का उपयोग आम तौर पर मिट्टी और अन्य मीडिया के परिवहन के लिए पाइपलाइनों में नहीं किया जाता है।
1. द्रव प्रतिरोध कम है, और सीलिंग सतह माध्यम द्वारा क्षरण और क्षरण के प्रति कम संवेदनशील है।
2. खोलना और बंद करना अपेक्षाकृत आसान है। खोलने और बंद करने के लिए आवश्यक टॉर्क अपेक्षाकृत छोटा है;
3. इसका उपयोग रिंग नेटवर्क पाइपलाइनों पर किया जा सकता है जहां माध्यम दोनों दिशाओं में प्रवाहित होता है, जिसका अर्थ है कि माध्यम की प्रवाह दिशा प्रतिबंधित नहीं है;
4. सरल रूप, छोटी संरचनात्मक लंबाई, अच्छी विनिर्माण प्रक्रिया और व्यापक प्रयोज्यता। जब पूरी तरह से खुला होता है, तो सीलिंग सतह ग्लोब वाल्व की तुलना में कार्यशील माध्यम से कम नष्ट होती है;
5. संरचनात्मक लंबाई अपेक्षाकृत कम है।
PN1.0-16.0MPa、ANSI क्लास 150-300LB、JIS10-20K
नाममात्र व्यास या कैलिबर:
डीएन10 ~ 1000, एनपीएस 1/2 ~ 36"
ड्राइविंग मोड:
मैनुअल, बेवल गियर ट्रांसमिशन, वायवीय, इलेक्ट्रिक, हाइड्रोलिक, गैस-तरल लिंकेज, इलेक्ट्रो-हाइड्रोलिक लिंकेज
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。 विभिन्न सामग्रियों का चयन करके, इसे पानी, भाप, तेल, नाइट्रिक एसिड जैसे विभिन्न मीडिया पर लागू किया जा सकता है , एसिटिक एसिड, ऑक्सीकरण मीडिया, यूरिया, आदि।
इसके कई फायदों के कारण, गेट वाल्व के अनुप्रयोगों की एक विस्तृत श्रृंखला है। आमतौर पर, गेट वाल्व का उपयोग डीएन ≥ 50 मिमी के साथ पाइपलाइनों में मीडिया को काटने के लिए उपकरणों के रूप में किया जाता है, और यहां तक कि कुछ छोटे-व्यास पाइपलाइनों (जैसे डीएन 15-40 मिमी) में भी, कुछ गेट वाल्व अभी भी बरकरार हैं।
नहीं। | नाम का हिस्सा | सामग्री |
---|---|---|
1 | शरीर | 20जीएल |
2 | सीट की सतह | 13 करोड़ |
3 | डिस्क | 20GL+13Cr |
4 | तना | F304 |
5 | पाल बांधने की रस्सी | एसएस304+ग्रेफाइट |
6 | कड़े छिलके वाला फल | ए194-4 |
7 | पेंच | A320-L7 |
8 | ढक्कन | 20जीएल |
9 | सीलिंग सतह | 13 करोड़ |
10 | पैकिंग | विस्तारित ग्रेफाइट |
11 | ग्रंथि निकला हुआ किनारा | 20जीएल |
12 | पेंच | A320-L7 |
13 | कड़े छिलके वाला फल | ए194-4 |
14 | घोड़े का अंसबंध | 20जीएल |
15 | डिब्बा | मोलेक्ट्रॉन |
14 | टांग | 20 |
15 | आँख बोल्ट | 20 |
