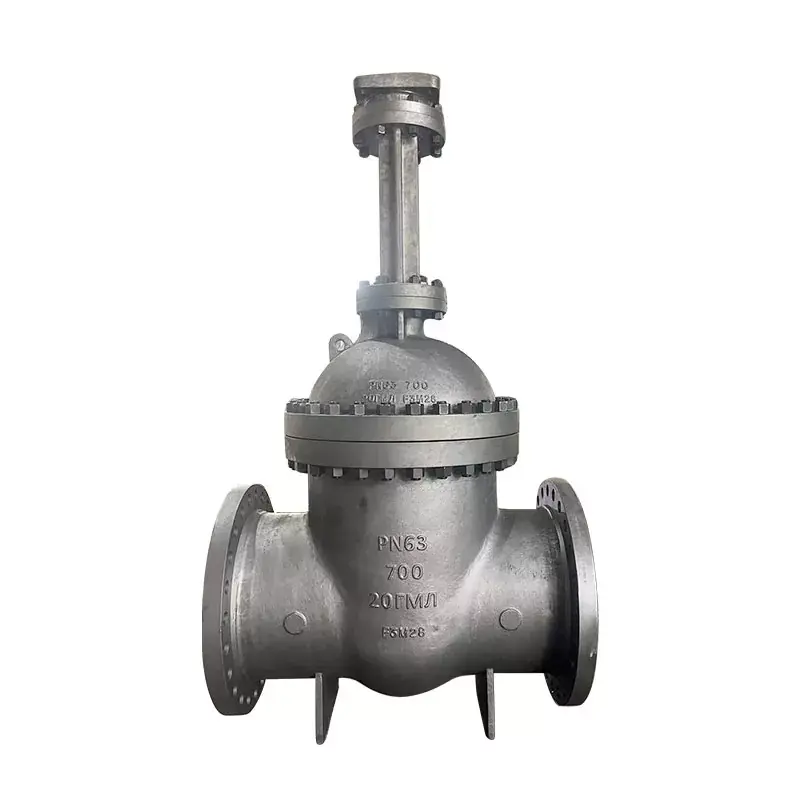

कम तापमान वाले गेट वाल्व

हनो वाल्व कम तापमान गेट वाल्व आमतौर पर धातु सीलिंग संरचना को अपनाते हैं ताकि यह सुनिश्चित किया जा सके कि यह कम तापमान की स्थिति में अच्छा सीलिंग प्रदर्शन बनाए रख सके और द्रव रिसाव को रोक सके। ‌ ‌

निम्न तापमान गेट वाल्व की मुख्य सामग्री एलसीबी, एलसीसी, एलसी1, 20जीएल, 20जीएमएल, स्टेनलेस स्टील आदि हैं।

हनो वाल्व के निम्न तापमान गेट वाल्व दो प्रकार के वाल्व कवर डिज़ाइन में आते हैं। पहला प्रकार बोल्ट प्रकार वाल्व कवर है। इस डिज़ाइन के अनुसार, वाल्व बॉडी और वाल्व कवर बोल्ट और नट से जुड़े होते हैं, और गैस्केट (316 क्लिप लचीले ग्रेफाइट से बने) से लपेटे जाते हैं। जब ग्राहकों की विशेष आवश्यकताएं होती हैं, तो कनेक्शन के लिए धातु के छल्ले का भी उपयोग किया जा सकता है। दूसरा डिज़ाइन रूप एक वेल्डेड वाल्व कवर है। इस डिज़ाइन फॉर्म के अनुसार, वाल्व बॉडी और वाल्व कवर धागे से जुड़े हुए हैं और पूरी तरह से वेल्डेड सील हैं। जब ग्राहकों को विशेष आवश्यकता होती है, तो वेल्डिंग कनेक्शन के माध्यम से भी उपयोग किया जा सकता है।

दबाव रेटिंग: 1.6Mpa~2.5Mpa

उत्पाद विशिष्टताएँ: DN15~300mm

उत्पाद सामग्री: कार्बन स्टील, स्टेनलेस स्टील, उच्च तापमान स्टील

लागू तापमान: -45oC~197 oC

लागू मीडिया: एथिलीन, प्रोपलीन, तरल नाइट्रोजन, तरल हाइड्रोजन

निम्न तापमान गेट वाल्व के लिए तकनीकी आवश्यकताएँ:

1. डिजाइन, निर्माण और स्वीकृति जेबी/टी 7749-95 का अनुपालन करेगी

2. मुख्य सामग्री: एलसीबी, एलएफ1, एलएफ3, एलसी3, सीएफ8, एफ304, आदि

3. संरचनात्मक लंबाई जीबी/टी 12221-1989 मानक के अनुसार होगी

4. फ्लैंज कनेक्शन का आकार जेबी/टी 79-1994 मानक के अनुसार होगा

5. लागू तापमान: -46 से 196 डिग्री सेल्सियस

6. वाल्वों का निरीक्षण और परीक्षण जेबी/टी 9092-1999 मानक का अनुपालन करेगा

निम्न तापमान गेट वाल्व की मुख्य सामग्री:

1. वाल्व बॉडी और वाल्व कवर: स्टेनलेस स्टील

2. वाल्व स्टेम: 1Cr18Ni9Ti

3. गेट और वाल्व सीट की सीलिंग सतह: वेल्डेड हार्ड मिश्र धातु

4. वाल्व स्टेम नट: एल्यूमीनियम कांस्य

5. गैस्केट: कम तापमान वाली एस्बेस्टस, मोम संसेचित एस्बेस्टस रबर शीट

6. पैकिंग: लचीला ग्रेफाइट, पॉलीटेट्राफ्लुओरोएथिलीन, पीटीएफई संसेचित एस्बेस्टस रस्सी

7. हैंडव्हील: लचीला लोहा या लचीला लोहा

सामग्री
