स्विंग चेक वाल्व की संरचना और सिद्धांत क्या है?

2025-01-14

I. वाल्व संरचना

1। वाल्व बॉडी: यह मुख्य भाग हैवाल्व जांचें, आमतौर पर द्रव प्रतिरोध को कम करने के लिए एक सुव्यवस्थित डिजाइन के साथ।

2। वाल्व कवर: यह वाल्व बॉडी के शीर्ष को कवर करता है और इसका उपयोग वाल्व के अंदर के हिस्सों को ठीक करने और उनकी रक्षा करने के लिए किया जाता है।

3। वाल्व डिस्क: यह चेक वाल्व का एक प्रमुख घटक है, आमतौर पर एक डिस्क के आकार में, और वाल्व सीट चैनल के बाहर पिन के चारों ओर घूमता है।

4। रॉकर: जिसे रॉकर आर्म भी कहा जाता है, यह वाल्व डिस्क से जुड़ा होता है और इसका उपयोग वाल्व डिस्क के रोटेशन की सहायता के लिए किया जाता है।

5। सीलिंग रिंग: यह वाल्व डिस्क और वाल्व सीट के बीच स्थित है ताकि वाल्व बंद होने पर सीलिंग सुनिश्चित हो सके।

6। सहायक वसंत या भारी हथौड़ा संरचना: इसका उपयोग वाल्व के सीलिंग प्रदर्शन में सुधार करने के लिए किया जाता है, विशेष रूप से कम दबाव की स्थिति में।

वाल्व डिस्क की संख्या के अनुसार,स्विंग चेक वाल्वएकल-डिस्क प्रकार, डबल-डिस्क प्रकार और बहु-डिस्क प्रकार में विभाजित किया जा सकता है। सिंगल-डिस्क प्रकार मध्यम-कैलिबर स्विंग चेक वाल्व के लिए उपयुक्त है, डबल-डिस्क प्रकार बड़े व्यास के लिए उपयुक्त है, और मल्टी-डिस्क प्रकार हाइड्रोलिक शॉक को कम करने के लिए बड़े-कैलिबर चेक वाल्व के लिए उपयुक्त है।

Ii। वाल्व का कार्य सिद्धांत

स्विंग चेक वाल्व का कार्य सिद्धांत द्रव के दबाव और वाल्व डिस्क के डेडवेट पर आधारित है:

1। बंद स्थिति: जब द्रव पाइपलाइन प्रणाली में नहीं बहता है, तो वाल्व डिस्क वाल्व सीट के खिलाफ कसकर फिट बैठता है, जिससे तरल पदार्थ को गुजरने से रोकने के लिए एक सील की स्थिति बनती है।

2। खुली स्थिति: जब द्रव वाल्व में बहता है, तो द्रव का दबाव वाल्व डिस्क पर काम करता है, जिससे यह पिन के चारों ओर घूमता है और वाल्व खोलता है। इसी समय, वाल्व डिस्क द्रव के प्रभाव के कारण खुला रहेगा, जिससे द्रव को सामान्य रूप से प्रवाहित किया जा सकता है।

3। बंद राज्य (बैकफ़्लो): जब द्रव विपरीत दिशा में बहना या बहता है, तो वाल्व डिस्क डेडवेट या स्प्रिंग फोर्स की कार्रवाई के तहत पिन के चारों ओर घूम जाएगा और वाल्व को बंद कर देगा, जिससे तरल पदार्थ को वापस बहने से रोका जा सकेगा।

के वाल्व डिस्कलय की जाँच का वाल्वघुमाव से जुड़ा हुआ है और एक निश्चित कोण पर पिन के चारों ओर घूम सकता है। जब पाइपलाइन द्रव निर्दिष्ट दिशा में बहता है, तो वाल्व डिस्क का इनलेट दबाव आउटलेट दबाव से अधिक होता है। इस समय, वाल्व डिस्क को वाल्व सीट से दूर धकेल दिया जाता है और पिन के चारों ओर एक निश्चित स्थिति में घूमता है, और वाल्व खुली स्थिति में है। जब द्रव दाएं से बाएं से बहता है, यानी रिवर्स फ्लो, वाल्व डिस्क के दाईं ओर दबाव बाईं ओर दबाव से अधिक होता है। दोनों पक्षों पर दबाव अंतर से उत्पन्न बल वाल्व सीट के खिलाफ वाल्व डिस्क को दबाता है, और द्रव से गुजर नहीं सकता है, इसलिए माध्यम वापस नहीं प्रवाहित हो सकता है; और द्रव का दबाव जितना अधिक होगा, सीलिंग सतह को तंग किया जाता है, और बेहतर सीलिंग प्रभाव।

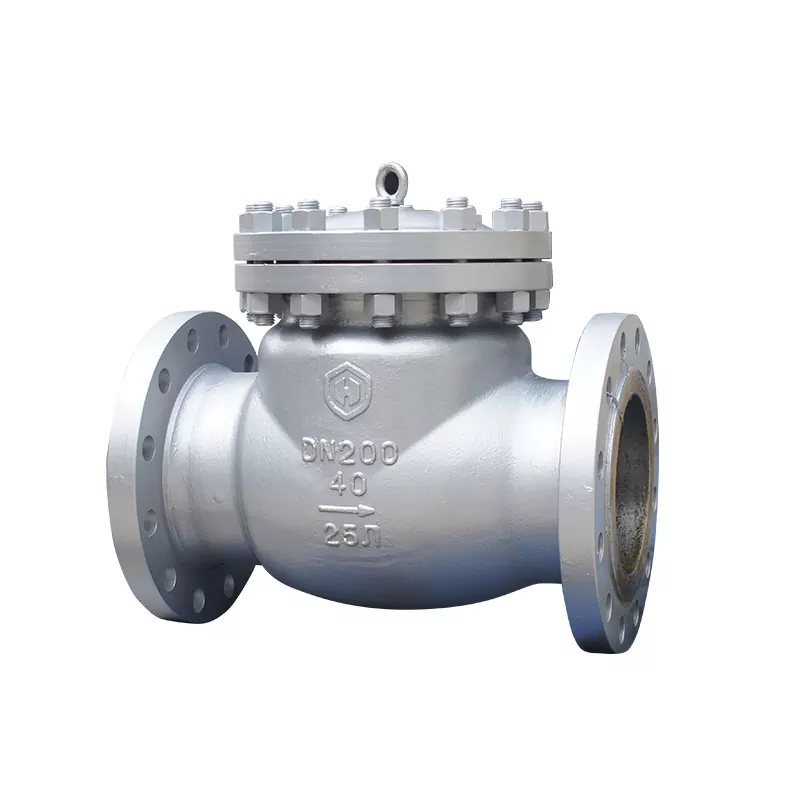

Swing Check Valves
