स्विंग चेक वाल्व

हैनो वाल्व डब्ल्यूसीबी, एलसीबी, एलसीसी, डब्ल्यूसी6, सी5, सीएफ8, सीएफ8एम, 4ए, 5ए, 6ए, 904एल आदि के लिए डीएन50 से डीएन1200, पीएन10 से पीएन250 तक स्विंग चेक वाल्व के निर्माण में पेशेवर है। हैनो वाल्व के स्विंग चेक वाल्व हैं एपीआई, जीबी, गोस्ट, डीआईएन, आदि मानकों के अनुसार।

जांच भेजें

उत्पाद वर्णन

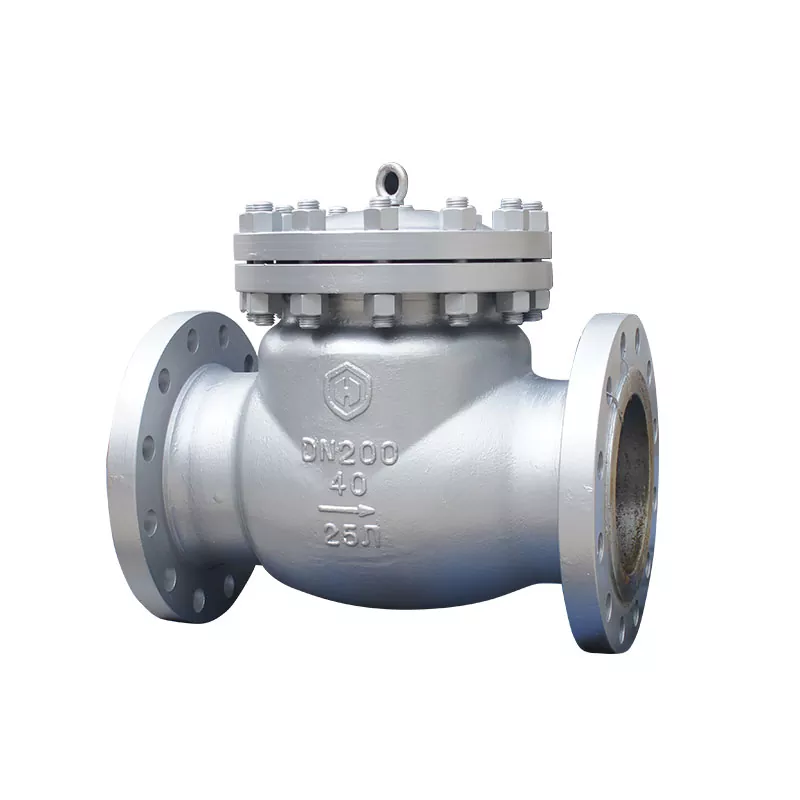

स्विंग चेक वाल्व परिचय:

हनो वाल्व स्विंग चेक वाल्व एक आंतरिक रॉकर आर्म रोटरी ओपनिंग संरचना को अपनाता है। वाल्व के सभी खुलने और बंद होने वाले हिस्से वाल्व बॉडी के अंदर स्थापित होते हैं और वाल्व बॉडी में प्रवेश नहीं करते हैं। मध्य निकला हुआ किनारा में प्रयुक्त सीलिंग गैस्केट और सीलिंग रिंग को छोड़कर, समग्र रूप से कोई बाहरी रिसाव बिंदु नहीं है। स्विंग चेक वाल्व के रॉकर ट्यूब और वाल्व रिलीज कनेक्शन एक गोलाकार कनेक्शन संरचना को अपनाते हैं, जो वाल्व को 360 डिग्री रेंज के भीतर एक निश्चित डिग्री की स्वतंत्रता और उचित सूक्ष्म स्थिति मुआवजा देता है। स्वच्छ मीडिया के लिए उपयुक्त, ठोस कणों और उच्च चिपचिपाहट वाले मीडिया के लिए उपयुक्त नहीं। पानी, भाप, तेल, नाइट्रिक एसिड, एसिटिक एसिड, मजबूत ऑक्सीकरण मीडिया और यूरिया जैसे विभिन्न मीडिया के लिए इस्तेमाल किया जा सकता है। मुख्य रूप से पेट्रोलियम, रसायन, दवा, उर्वरक, बिजली और अन्य उद्योगों के लिए पाइपलाइनों में उपयोग किया जाता है।

स्विंग चेक वाल्व की मुख्य विशेषताएं अच्छा सीलिंग प्रदर्शन, सरल संरचना, छोटी मात्रा, हल्के वजन, कम द्रव प्रतिरोध, पाइपलाइन प्रणाली की सभी प्रकार की कामकाजी परिस्थितियों के लिए उपयुक्त हैं। ‌स्विंग चेक वाल्व खुलने और बंद होने के लिए माध्यम के दबाव पर निर्भर करते हैं, जब माध्यम आगे की ओर प्रवाहित होता है, तो वाल्व डिस्क को तरल पदार्थ द्वारा उठाया जाता है, माध्यम प्रवाहित होता है; जब माध्यम वापस प्रवाहित होता है, तो वाल्व डिस्क अपने स्वयं के गुरुत्वाकर्षण और तरल पदार्थ के रिवर्स थ्रस्ट की कार्रवाई के तहत आती है, और माध्यम बैकफ्लो को रोकने के लिए वाल्व पोर्ट को बंद कर देती है।

उत्पाद पैरामीटर

डीएन	L	D	डी1	डी2	f	b	सिर हिलाकर सहमति देना	H	T
50	230	160	125	87	4	20	4-18	135	8
65	290	180	145	109	4	22	8-18	145	9
80	310	195	160	120	4	22	8-18	170	10
100	350	230	190	149	4	24	8-22	190	12
125	400	270	220	175	4	28	8-26	220	14
150	480	300	250	203	4	30	8-26	250	14
200	550	375	320	259	4	38	12-30	320	16
250	650	445	385	312	4	42	12-33	365	16
300	750	510	450	363	5	46	16-33	410	17
350	850	570	510	421	5	52	16-33	450	21
400	950	655	585	473	5	58	16-39	485	21
450	1050	680	610	523	5	60	20-39	550	22
500	1150	755	670	575	5	62	20-45	580	22
600	1350	890	795	677	6	63	20-52	650	22
700	1450	995	900	777	6	68	24-52	690	27
800	1850	1135	1030	877	6	76	24-56	755	27

सामग्री

Swing Check Valves

नहीं।	नाम का हिस्सा	सामग्री
1	शरीर	25L
2	सीट की सतह	13 करोड़
3	डिस्क	25L+13Cr
4	डिस्क नट	ए194-8
5	काज	25L
6	ख़राब पिन	13 करोड़
7	कड़े छिलके वाला फल	ए194-2एच
8	पेंच	ए193-बी7
9	ढक्कन	25L
10	पाल बांधने की रस्सी	304+ग्रेफाइट
11	सहायता	25L
12	पेंच	ए194-बी8
13	आँख बोल्ट	ए193-बी7
