मानक हैंडव्हील गेट वाल्व के बजाय गियरबॉक्स संचालित गेट वाल्व कब चुनें?

गेट वाल्व चयन के दौरान, कई खरीदारों को इस प्रश्न का सामना करना पड़ता है: दोनों मैन्युअल रूप से संचालित होते हैं, कुछ गेट वाल्व मानक हैंडव्हील का उपयोग क्यों करते हैं जबकि बड़े आकार की इकाइयों को गियरबॉक्स असेंबली की आवश्यकता होती है?

वास्तव में, गियरबॉक्स संचालित गेट वाल्व मानक हैंडव्हील गेट वाल्व के लिए एक सरल प्रतिस्थापन नहीं है। मुख्य अंतर क्रियान्वयन विधियों में निहित है। अंतिम विकल्प वास्तविक-विश्व सेवा स्थितियों पर निर्भर करता है: वाल्व का आकार, दबाव, अंतर दबाव, ऑपरेटिंग टॉर्क और ऑन-साइट पहुंच की स्थिति।

केवल नाममात्र व्यास या नाममात्र दबाव के आधार पर निर्णय न लें। सही दृष्टिकोण वास्तविक ऑपरेटिंग टॉर्क की जांच करना और यह सत्यापित करना है कि वाल्व संचालन के लिए मैन्युअल बल पर्याप्त है या नहीं।

एक मानक हैंडव्हील गेट वाल्व कैसे काम करता है?

एक मानक हैंडव्हील गेट वाल्व हैंडव्हील रोटेशन के माध्यम से सीधे स्टेम को चलाता है। ऑपरेटर पाइप लाइन को खोलने या बंद करने के लिए स्टेम और गेट डिस्क को ऊपर और नीचे ले जाने के लिए हैंडव्हील घुमाते हैं।

सरल संरचना और कम ट्रांसमिशन भागों के साथ, यह डिज़ाइन छोटे से मध्यम आकार के गेट वाल्वों के लिए व्यापक रूप से अपनाया जाता है।

मानक हैंडव्हील गेट वाल्वों के लिए उपयुक्त परिदृश्य

• कम वाल्व ऑपरेटिंग टॉर्क
• सीधे मैन्युअल संचालन के लिए साइट पर पर्याप्त जगह
• दुर्लभ खुले-बंद चक्र
• सरल संरचना और कम रखरखाव आवश्यकताओं को प्राथमिकता

उदाहरण के लिए, सामान्य जल सेवा के लिए कम कामकाजी दबाव, वाल्व में कम अंतर दबाव और सुलभ हैंडव्हील के साथ एक मध्यम-छोटा गेट वाल्व, सामान्य रूप से मानक हैंडव्हील एक्चुएशन के साथ अच्छा काम करेगा।

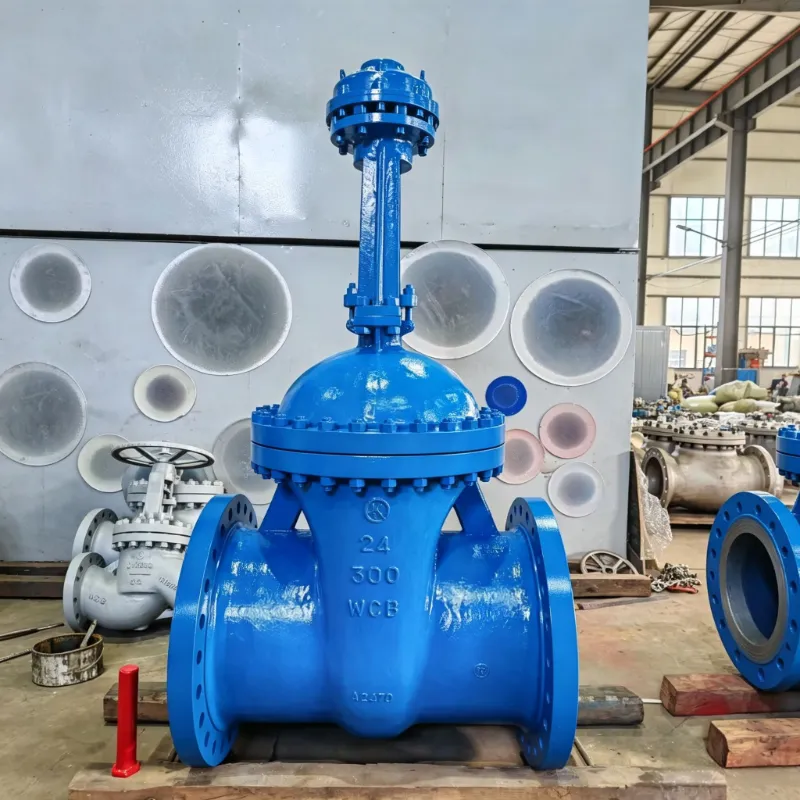

गियरबॉक्स संचालित गेट वाल्व का कार्य क्या है?

गियरबॉक्स संचालित गेट वाल्व हैंडव्हील और वाल्व स्टेम के बीच एक यांत्रिक गियर ट्रांसमिशन स्थापित करता है। गियर में कमी से आउटपुट टॉर्क बढ़ता है, जिससे ऑपरेटर बहुत कम मैन्युअल बल के साथ वाल्व को खोल या बंद कर सकते हैं।

कृपया ध्यान दें: गियरबॉक्स आंतरिक पाइपलाइन दबाव को नहीं बदलेगा, न ही मध्यम दबाव को कम करेगा। यह केवल की समस्या का समाधान करता हैअपर्याप्त मैनुअल ऑपरेटिंग बल.

गियरबॉक्स एक्चुएशन द्वारा हल की गई प्रमुख समस्याएं

• वाल्व संचालन के लिए आवश्यक मैन्युअल बल को कम करें
• उच्च ब्रेकअवे टॉर्क मांग वाले समर्थन वाल्व
• बड़े आकार और उच्च भार वाली कार्य स्थितियों के लिए उपयुक्त
• सीमित परिचालन स्थान वाले स्थापना स्थानों के लिए उपयुक्त

दबाव और विभेदक दबाव गेट वाल्व संचालन को कैसे प्रभावित करते हैं?

कई स्रोत केवल यह कहते हैं कि "उच्च दबाव वाले वाल्वों को गियरबॉक्स की आवश्यकता होती है", जो पूरी तरह से सटीक नहीं है।

वाल्व खोलने में कठिनाई का एक महत्वपूर्ण कारक हैअंतर दबाव- वाल्व के अपस्ट्रीम और डाउनस्ट्रीम पक्षों के बीच दबाव का अंतर।

उदाहरण के लिए:

भले ही दोनों परिदृश्य 10बार अपस्ट्रीम दबाव साझा करते हैं, परिदृश्यबी में 8बार का अंतर दबाव होता है। गेट डिस्क को उठाने के लिए बहुत अधिक बल की आवश्यकता होती है।

बुनियादी शारीरिक संबंध को संक्षेप में इस प्रकार प्रस्तुत किया जा सकता है:

बल = दबाव × क्षेत्रफल

निश्चित दबाव-असर क्षेत्र को देखते हुए, उच्च अंतर दबाव बड़ा अभिनय बल उत्पन्न करता है।

फिर भी, वास्तविक ऑपरेटिंग टॉर्क की गणना केवल दबाव से नहीं की जा सकती। यह वाल्व आयाम, गेट डिस्क डिज़ाइन, स्टेम निर्माण, सीलिंग कॉन्फ़िगरेशन और घर्षण हानि से भी प्रभावित होता है।

हम केवल वाल्व के आकार के आधार पर गियरबॉक्स का चयन क्यों नहीं कर सकते?

इंजीनियरिंग अभ्यास में, एक आम ग़लतफ़हमी मौजूद है:

"डीएन आकार जितना बड़ा होगा, गियरबॉक्स उतना ही आवश्यक हो जाएगा।"

यह निष्कर्ष भ्रामक है.

उदाहरण के तौर पर DN300 गेट वाल्व लें:

• कम अंतर वाले दबाव वाली कम दबाव वाली जल प्रणाली में स्थापित एक DN300 इकाई अभी भी मानक हैंडव्हील के साथ काम कर सकती है।
• खोलने के दौरान उच्च अंतर दबाव वाली हेवी-ड्यूटी औद्योगिक पाइपलाइन के लिए एक और DN300 इकाई को गियरबॉक्स सहायता की आवश्यकता होगी।

इसलिए, नाममात्र आकार केवल एक संदर्भ सूचकांक है। वास्तविक ऑपरेटिंग टॉर्क एक्चुएशन चयन के लिए निर्णायक कारक है।

गियरबॉक्स-संचालित गेट वाल्व निर्दिष्ट करते समय जाँच करने के लिए मुख्य पैरामीटर

बड़े आकार या महत्वपूर्ण औद्योगिक अनुप्रयोगों के लिए, अपने वाल्व निर्माता से निम्नलिखित डेटा का अनुरोध करें:

ब्रेकअवे टॉर्क विशेष रूप से महत्वपूर्ण है। लंबे समय तक बंद रहने वाले वाल्वों को खुलने के समय स्थैतिक प्रतिरोध पर काबू पाने के लिए अक्सर अतिरिक्त टॉर्क की आवश्यकता होती है।

मानक हैंडव्हील गेट वाल्व का उपयोग कब करें?

मानक हैंडव्हील गेट वाल्व को प्राथमिकता दी जाती है:

• छोटे-से-मध्यम नाममात्र आकार
• कम संचालन आवृत्ति
• ऑपरेटरों के लिए आसान भौतिक पहुंच
• स्वीकार्य मैनुअल सीमा के भीतर ऑपरेटिंग टॉर्क
• सरल संरचना और सुविधाजनक रखरखाव की आवश्यकता वाले अनुप्रयोग

गियरबॉक्स संचालित गेट वाल्व का उपयोग कब करें?

गियरबॉक्स-संचालित गेट वाल्व की अनुशंसा इनके लिए की जाती है:

• बड़े आकार के औद्योगिक गेट वाल्व
• काम करने की स्थितियाँ उच्च ब्रेकअवे टॉर्क की मांग करती हैं
• वाल्व कठिन-से-पहुंच स्थिति में स्थापित किए गए हैं
• ऐसे मामले जहां सीधे मैन्युअल ऑपरेशन मुश्किल हो जाता है
• सिस्टम को स्थिर यांत्रिक सक्रियण सहायता की आवश्यकता होती है

गियरबॉक्स संचालित गेट वाल्व बनाम हैंडव्हील गेट वाल्व: कैसे तय करें?

एक्चुएशन प्रकार चुनते समय, केवल "वाल्व का आकार क्या है" या "नाममात्र दबाव क्या है" पर ध्यान केंद्रित न करें। नीचे दी गई सभी वस्तुओं का व्यापक मूल्यांकन करें:

• वास्तविक कामकाजी दबाव
• वाल्व बॉडी में विभेदक दबाव
• वाल्व नाममात्र का आकार
• आवश्यक ऑपरेटिंग टॉर्क
• ऑन-साइट स्थापना शर्तें
• ऑपरेटर पहुंच और संचालन मोड

यदि एक मानक हैंडव्हील ऑपरेशन आवश्यकताओं को पूरा करता है, तो गियरबॉक्स जोड़ने से कोई अतिरिक्त मूल्य नहीं मिलता है। जब मैन्युअल ऑपरेशन कठिन हो जाता है और उच्च टॉर्क की मांग की जाती है, तो गियरबॉक्स एक्चुएशन उचित समाधान है।

निष्कर्ष

मानक हैंडव्हील गेट वाल्व और गियरबॉक्स संचालित गेट वाल्व के बीच कोई पूर्ण विजेता नहीं है।

हैंडव्हील समाधान अनुकूल परिचालन वातावरण के लिए सरल निर्माण की सुविधा प्रदान करते हैं। गियरबॉक्स मैकेनिकल ट्रांसमिशन के माध्यम से मैन्युअल कार्यभार को कम करते हैं, जो बड़े आकार, उच्च लोड या हार्ड-एक्सेस इंस्टॉलेशन के लिए आदर्श हैं।

सही चयन वर्कफ़्लो का पालन करना चाहिए:

सेवा शर्तें → विभेदक दबाव → ऑपरेटिंग टॉर्क → एक्चुएटर प्रकार चयन

अत्यधिक सरलीकृत नियम के बजाय:

बड़ा वाल्व आकार = गियरबॉक्स अपनाना होगा।
