इनकोनेल 600 चेक वाल्व की निःशुल्क फोर्जिंग प्रक्रिया

इनकोनेल 600 एक निकल-क्रोमियम मिश्र धातु है जो अपने अच्छे उच्च तापमान ऑक्सीकरण प्रतिरोध, संक्षारण प्रतिरोध और स्थिर यांत्रिक गुणों के लिए जाना जाता है। इन विशेषताओं के कारण, इसका व्यापक रूप से रासायनिक प्रसंस्करण उपकरण, ताप उपचार प्रणाली और उच्च तापमान पाइपिंग अनुप्रयोगों जैसे मांग वाले औद्योगिक वातावरण में उपयोग किया जाता है।

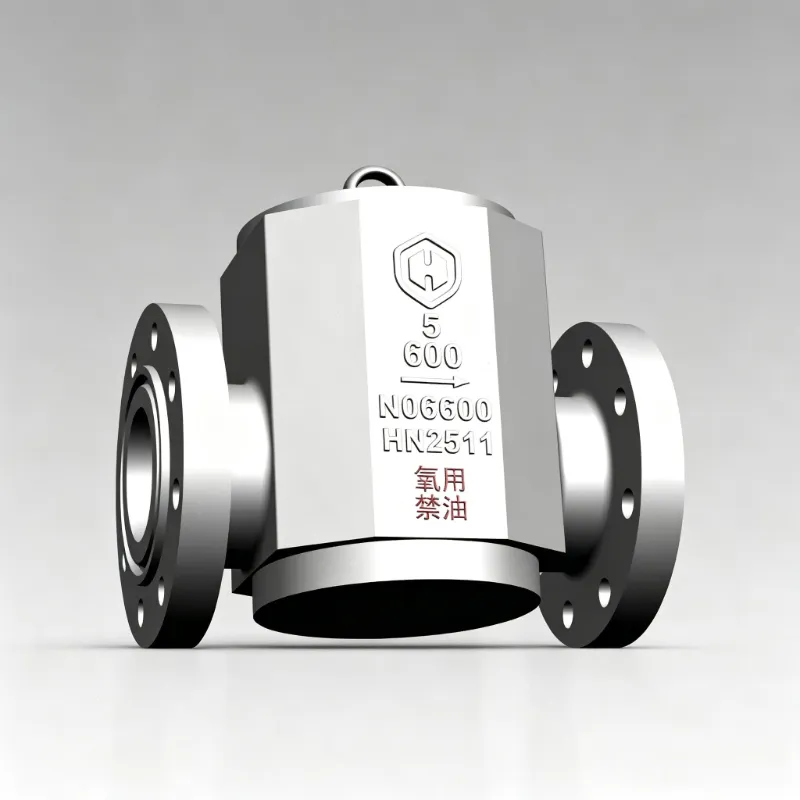

एकइनकोनल 600 चेक वाल्वपाइपलाइन प्रणालियों में विपरीत प्रवाह को रोकने और माध्यम की सही प्रवाह दिशा बनाए रखने के लिए डिज़ाइन किया गया है। ऊंचे तापमान या संक्षारक वातावरण वाले अनुप्रयोगों के लिए, वाल्व बॉडी को विश्वसनीय सामग्री प्रदर्शन और संरचनात्मक अखंडता की आवश्यकता होती है। फ्री फोर्जिंग का उपयोग आमतौर पर उच्च-मिश्र धातु वाल्व घटकों के निर्माण के लिए किया जाता है क्योंकि यह सामग्री घनत्व में सुधार कर सकता है और आंतरिक धातु संरचना को अनुकूलित कर सकता है।

वाल्व फोर्जिंग के लिए इनकोनेल 600 सामग्री की विशेषताएं

इनकोनल 600 में मुख्य रूप से निकल, क्रोमियम और लोहा होता है। उच्च निकल सामग्री संक्षारण प्रतिरोध प्रदान करती है, जबकि क्रोमियम उच्च तापमान स्थितियों में ऑक्सीकरण प्रतिरोध में सुधार करता है। हालाँकि, पारंपरिक स्टील्स की तुलना में, निकल-आधारित मिश्र धातुओं में अलग-अलग फोर्जिंग विशेषताएँ होती हैं जिनके लिए सावधानीपूर्वक प्रक्रिया नियंत्रण की आवश्यकता होती है।

विरूपण के प्रति उच्च प्रतिरोध

इन्कोनेल 600 में तप्त कार्य के दौरान अपेक्षाकृत उच्च विरूपण प्रतिरोध होता है। फोर्जिंग भार को कम करने और पूरी सामग्री में एक समान विरूपण सुनिश्चित करने के लिए उचित फोर्जिंग तापमान नियंत्रण आवश्यक है।

कम तापीय चालकता

क्योंकि निकल-आधारित मिश्र धातुओं में कई स्टील सामग्रियों की तुलना में कम तापीय चालकता होती है, इसलिए असमान हीटिंग के कारण होने वाले थर्मल तनाव को कम करने के लिए हीटिंग प्रक्रिया को नियंत्रित तापमान वृद्धि की आवश्यकता होती है।

यूनिफ़ॉर्म फोर्जिंग के लिए आवश्यकताएँ

दबाव युक्त घटक के रूप में, वाल्व बॉडी को अच्छी संरचनात्मक निरंतरता की आवश्यकता होती है। उचित मुक्त फोर्जिंग संचालन आंतरिक संरचना को परिष्कृत करने और फोर्ज्ड हिस्से की समग्र स्थिरता में सुधार करने में मदद करता है।

फ्री फोर्जिंग द्वारा इनकोनल 600 चेक वाल्व की निर्माण प्रक्रिया

1. कच्चे माल का निरीक्षण और तैयारी

फोर्जिंग से पहले, सामग्री ग्रेड, रासायनिक संरचना और सतह की गुणवत्ता की पुष्टि करने के लिए इंकोनेल 600 कच्चे माल का निरीक्षण किया जाता है। फिर योग्य सामग्रियों को आवश्यक फोर्जिंग आयामों के अनुसार काटा जाता है, जिससे बाद की प्रक्रियाओं के लिए पर्याप्त मशीनिंग भत्ता बच जाता है।

2. तापन प्रक्रिया

फ्री फोर्जिंग से पहले, विरूपण के लिए उपयुक्त प्लास्टिसिटी प्राप्त करने के लिए इनकोनेल 600 बिलेट को नियंत्रित परिस्थितियों में गर्म किया जाता है। हीटिंग प्रक्रिया को उच्च तापमान पर अत्यधिक होल्डिंग समय से बचते हुए पूरे सामग्री में एक समान तापमान सुनिश्चित करना चाहिए।

हीटिंग के दौरान महत्वपूर्ण विचारों में शामिल हैं:

• तापीय तनाव को कम करने के लिए नियंत्रित ताप दर।
• बिलेट के अंदर समान तापमान वितरण।
• लंबे समय तक गर्म करने के कारण अनाज की अत्यधिक वृद्धि से बचना।

3. निःशुल्क फोर्जिंग और आकार निर्माण

फ्री फोर्जिंग प्रक्रिया धीरे-धीरे कई विरूपण कार्यों के माध्यम से इनकोनल 600 चेक वाल्व बॉडी का मूल आकार बनाती है। डाई फोर्जिंग के विपरीत, फ्री फोर्जिंग सामान्य फोर्जिंग टूल का उपयोग करता है और बड़े या अनुकूलित घटकों के लिए अधिक लचीलापन प्रदान करता है।

परेशान

अपसेटिंग बिलेट को उसकी अक्षीय दिशा में संपीड़ित करता है, क्रॉस-अनुभागीय क्षेत्र को बढ़ाता है और सामग्री की सघनता में सुधार करता है। यह ऑपरेशन आंतरिक ढीलेपन को कम करने और जाली संरचना में सुधार करने में मदद करता है।

खींचना

बाहर निकालने से बिलेट की लंबाई और क्रॉस-अनुभागीय आकार बदल जाता है। विरूपण का उचित नियंत्रण जाली वाल्व बॉडी के अंदर एक निरंतर धातु प्रवाह पैटर्न बनाने में मदद करता है।

छिद्रण और छेद विस्तार

आंतरिक प्रवाह मार्ग वाले चेक वाल्व निकायों के लिए, अंतिम प्रसंस्करण के लिए मशीनिंग भत्ता बनाए रखते हुए बुनियादी आंतरिक संरचना बनाने के लिए छिद्रण और छेद विस्तार संचालन का उपयोग किया जा सकता है।

अंतिम फोर्जिंग समायोजन

कई फोर्जिंग ऑपरेशनों के बाद, मशीनिंग से पहले आवश्यक समग्र आकार और आयाम प्राप्त करने के लिए जाली बॉडी को समायोजित किया जाता है।

फोर्जिंग के बाद हीट ट्रीटमेंट

नि:शुल्क फोर्जिंग के बाद, इन्हेंल 600 चेक वाल्व फोर्जिंग आमतौर पर संरचनात्मक स्थिरता में सुधार और विरूपण के दौरान उत्पन्न अवशिष्ट तनाव से राहत के लिए गर्मी उपचार से गुजरते हैं।

ताप उपचार के मुख्य उद्देश्यों में शामिल हैं:

• संरचनात्मक एकरूपता में सुधार.
• फोर्जिंग से बचे हुए तनाव को कम करना।
• सेवा शर्तों के दौरान स्थिरता बढ़ाना।

विशिष्ट ताप उपचार प्रक्रिया उत्पाद आवश्यकताओं, सामग्री की स्थिति और अनुप्रयोग वातावरण पर निर्भर करती है।

जाली वाल्व बॉडी की मशीनिंग प्रक्रिया

फोर्जिंग और हीट ट्रीटमेंट के बाद, इनकोनेल 600 वाल्व बॉडी को डिज़ाइन किए गए आयाम और सीलिंग प्रदर्शन को प्राप्त करने के लिए सटीक मशीनिंग की आवश्यकता होती है।

विशिष्ट मशीनिंग परिचालनों में शामिल हैं:

• वाल्व बॉडी बाहरी मशीनिंग।
• प्रवाह मार्ग मशीनिंग.
• सीलिंग सतह की मशीनिंग।
• कनेक्शन अंत मशीनिंग.
• अंतिम आयामी प्रसंस्करण.

चूंकि इनकोनेल 600 को मशीन बनाने में मुश्किल मिश्र धातु माना जाता है, प्रसंस्करण दक्षता और सतह की गुणवत्ता बनाए रखने के लिए उपयुक्त काटने के उपकरण और अनुकूलित मशीनिंग मापदंडों की आवश्यकता होती है।

इनकोनेल 600 फोर्ज्ड चेक वाल्व का गुणवत्ता निरीक्षण

दबाव-असर वाले वाल्व घटक के रूप में, इनकोनेल 600 चेक वाल्व को पूरे निर्माण के दौरान सख्त गुणवत्ता निरीक्षण की आवश्यकता होती है।

रासायनिक संरचना परीक्षण

यह पुष्टि करने के लिए रासायनिक विश्लेषण किया जाता है कि सामग्री संरचना इनकोनेल 600 मिश्र धातु विनिर्देशों की आवश्यकताओं को पूरा करती है।

गैर विनाशकारी परीक्षण

सामान्य गैर-विनाशकारी परीक्षण विधियों में शामिल हैं:

• अल्ट्रासोनिक परीक्षण (यूटी)
• तरल प्रवेशक परीक्षण (पीटी)

ये निरीक्षण आंतरिक असंतुलन और सतह दोषों की पहचान करने में मदद करते हैं।

आयामी निरीक्षण

उचित असेंबली और संचालन सुनिश्चित करने के लिए जाली वाल्व बॉडी के महत्वपूर्ण आयामों की जांच इंजीनियरिंग ड्राइंग के अनुसार की जाती है।

दबाव परीक्षण

डिलीवरी से पहले दबाव प्रतिरोध और सीलिंग प्रदर्शन को सत्यापित करने के लिए पूर्ण चेक वाल्व का दबाव परीक्षण किया जाता है।

इनकोनेल 600 चेक वाल्व निर्माण के लिए निःशुल्क फोर्जिंग के लाभ

बेहतर सामग्री उपयोग

नि:शुल्क फोर्जिंग सामग्री को अंतिम वाल्व बॉडी आकार तक पहुंचने की अनुमति देता है, अनावश्यक मशीनिंग भत्ता को कम करता है और सामग्री के उपयोग में सुधार करता है।

बेहतर आंतरिक संरचना

फोर्जिंग के दौरान प्लास्टिक विरूपण सामग्री की सघनता में सुधार करने में मदद करता है और अधिक निरंतर आंतरिक संरचना को बढ़ावा देता है।

अनुकूलित और बड़े घटकों के लिए उपयुक्त

क्योंकि फ्री फोर्जिंग निश्चित सांचों तक सीमित नहीं है, यह विशेष आकार के वाल्व बॉडी और उच्च-मिश्र धातु घटकों के निर्माण के लिए लचीलापन प्रदान करता है।

निष्कर्ष

इनकोनेल 600 चेक वाल्व के मुफ्त फोर्जिंग उत्पादन में कई नियंत्रित प्रक्रियाएं शामिल हैं, जिनमें कच्चे माल का निरीक्षण, हीटिंग, फोर्जिंग, गर्मी उपचार, मशीनिंग और अंतिम परीक्षण शामिल हैं। प्रत्येक चरण तैयार वाल्व की गुणवत्ता और सेवा विश्वसनीयता को प्रभावित करता है।

उचित फोर्जिंग प्रक्रिया नियंत्रण के माध्यम से, इनकोनेल 600 चेक वाल्व निकल-आधारित मिश्र धातु सामग्री के लाभों का पूरी तरह से उपयोग कर सकते हैं और उच्च तापमान, संक्षारक और मांग वाले औद्योगिक अनुप्रयोगों के लिए स्थिर प्रदर्शन प्रदान कर सकते हैं।
