औद्योगिक पाइपलाइन अलगाव के लिए हैंडव्हील गेट वाल्व अभी भी एक विश्वसनीय विकल्प क्यों हैं?

अमूर्त: हैंडव्हील गेट वाल्वपाइपलाइन अलगाव के लिए एक व्यावहारिक समाधान बने रहें क्योंकि वे एक सीधी यांत्रिक संरचना, मैन्युअल संचालन, स्थिर सीलिंग और व्यापक अनुप्रयोग लचीलेपन को जोड़ते हैं।हन्नोऔद्योगिक और सिविल पाइपलाइन प्रणालियों के लिए डिज़ाइन किए गए टिकाऊ वाल्व समाधान प्रदान करता है, जिसमें मांग वाले सेवा वातावरण के अनुकूल सामग्री विन्यास और विनिर्माण क्षमताएं होती हैं। यह मार्गदर्शिका बताती है कि हैंडव्हील गेट वाल्व कैसे काम करते हैं, उनके प्रमुख लाभ, स्थापना आवश्यकताएं, रखरखाव प्रथाएं, और विश्वसनीय वाल्व आपूर्तिकर्ता का चयन करते समय खरीदारों को किन कारकों पर विचार करना चाहिए।

विषयसूची

• हैंडव्हील गेट वाल्व क्या हैं?
• हैंडव्हील गेट वाल्व कैसे काम करते हैं?
• प्रमुख लाभ क्या हैं?
• कौन सी सामग्रियां आमतौर पर उपयोग की जाती हैं?
• हैंडव्हील गेट वाल्व का उपयोग कहाँ किया जाता है?
• आपको सही वाल्व का चयन कैसे करना चाहिए?
• स्थापना और रखरखाव आवश्यकताएँ क्या हैं?
• हैंडव्हील गेट वाल्व की तुलना अन्य विकल्पों से कैसे की जाती है?
• अक्सर पूछे जाने वाले प्रश्नों

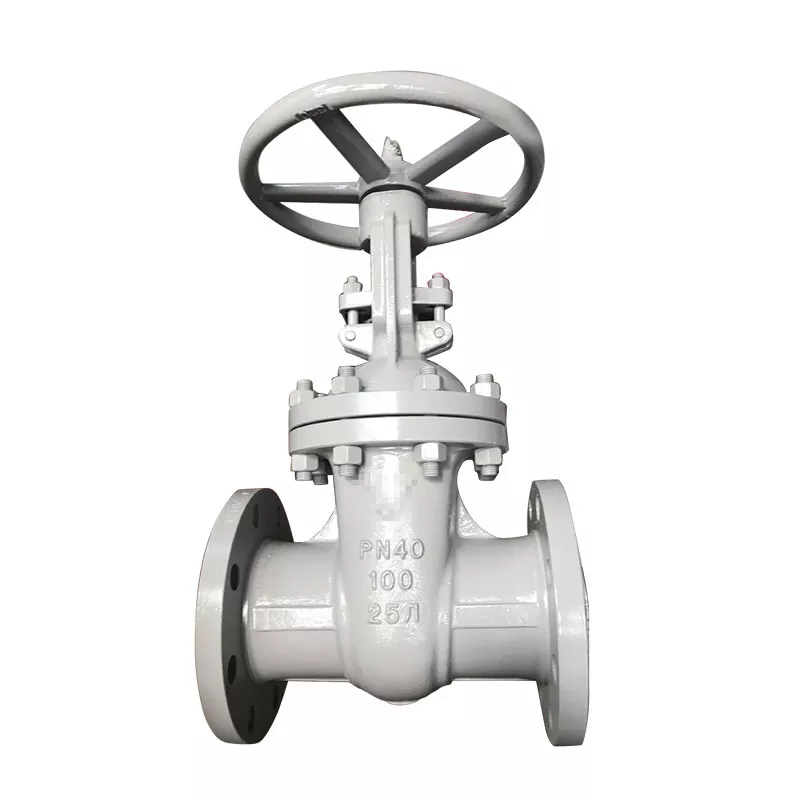

हैंडव्हील गेट वाल्व क्या हैं?

हैंडव्हील गेट वाल्वमैन्युअल रूप से संचालित आइसोलेशन वाल्व होते हैं जो वाल्व स्टेम को स्थानांतरित करने और गेट को ऊपर या नीचे करने के लिए घूमने वाले हैंडव्हील का उपयोग करते हैं। जब गेट को सीट से दूर उठाया जाता है, तो पाइपलाइन खुल जाती है और माध्यम गुजर सकता है। जब गेट सीट के निकट संपर्क में आता है, तो मार्ग बंद हो जाता है।

निरंतर प्रवाह समायोजन के लिए डिज़ाइन किए गए नियंत्रण वाल्वों के विपरीत, गेट वाल्व मुख्य रूप से पूरी तरह से खुली या पूरी तरह से बंद सेवा के लिए होते हैं। यह ऑपरेटिंग सिद्धांत उन्हें विशेष रूप से उपयोगी बनाता है जहां विश्वसनीय पाइपलाइन अलगाव थ्रॉटलिंग क्षमता से अधिक महत्वपूर्ण है।

हैनो की उत्पाद जानकारी के अनुसार, इसके हैंडव्हील गेट वाल्व में अपेक्षाकृत सरल निर्माण और मैन्युअल संचालन विधि है, जो उन्हें विभिन्न औद्योगिक और नागरिक अनुप्रयोगों के लिए उपयुक्त बनाती है।

हैंडव्हील गेट वाल्व कैसे काम करते हैं?

संचालन सिद्धांत अपेक्षाकृत सीधा है. हैंडव्हील को घुमाने से रोटरी गति तने की रैखिक गति में परिवर्तित हो जाती है। तब तक स्टेम गेट को लंबवत रूप से घुमाता है जब तक कि गेट आवश्यक खुली या बंद स्थिति तक नहीं पहुंच जाता।

1. हैंडव्हील रोटेशन:ऑपरेटर हैंडव्हील को मैन्युअल रूप से घुमाता है।
2. तने की गति:तना घूर्णन दिशा के अनुसार गति करता है।
3. गेट मूवमेंट:गेट वाल्व बॉडी के अंदर ऊपर या नीचे की ओर जाता है।
4. प्रवाह अलगाव:गेट वाल्व सीट से अलग हो जाता है या उससे संपर्क करता है।
5. अंतिम स्थिति:सामान्य सेवा के दौरान वाल्व पूरी तरह से खुला या पूरी तरह से बंद रहता है।

मानक संचालन के लिए, हनो बंद करने के लिए दक्षिणावर्त घुमाव और खोलने के लिए वामावर्त घुमाव निर्दिष्ट करता है। कंपनी का उत्पाद मार्गदर्शन इस बात पर भी जोर देता है कि गेट वाल्व का उपयोग थ्रॉटलिंग के लिए नहीं किया जाना चाहिए।

हैंडव्हील गेट वाल्व के मुख्य लाभ क्या हैं?

हैंडव्हील गेट वाल्व की निरंतर लोकप्रियता काफी हद तक उनकी यांत्रिक सादगी और भरोसेमंद अलगाव फ़ंक्शन से जुड़ी हुई है। उन सुविधाओं के लिए जहां विद्युत या वायवीय सक्रियण अनावश्यक है, मैन्युअल संचालन भी सिस्टम जटिलता को कम कर सकता है।

हैनो अपने हैंडव्हील गेट वाल्व का वर्णन एक सरल संरचना, मैनुअल नियंत्रण, स्थिर सीलिंग प्रदर्शन और अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्तता की पेशकश के रूप में करता है।

कौन सी सामग्रियां आमतौर पर उपयोग की जाती हैं?

सामग्री चयन का वाल्व स्थायित्व, सीलिंग प्रदर्शन, संक्षारण प्रतिरोध और विभिन्न मीडिया और परिचालन स्थितियों के लिए उपयुक्तता पर सीधा प्रभाव पड़ता है। इसलिए, खरीदारों को केवल नाममात्र आकार के आधार पर वाल्व का चयन करने के बजाय संपूर्ण सामग्री विनिर्देश का मूल्यांकन करना चाहिए।

उदाहरण के लिए, हैनो के प्रकाशित हैंडव्हील गेट वाल्व कॉन्फ़िगरेशन में 25L बॉडी, 13Cr सीट सतह, 2Cr13 स्टेम, 304 प्लस ग्रेफाइट गैस्केट, विस्तारित ग्रेफाइट पैकिंग, GCr15 बियरिंग्स, ब्रास स्टेम नट और QT400 हैंडव्हील सूचीबद्ध हैं।

वास्तविक खरीद के लिए, अंतिम सामग्री विनिर्देश को हमेशा परियोजना के दबाव, तापमान, माध्यम, संक्षारण स्थितियों, लागू मानकों और अनुमोदित वाल्व ड्राइंग के विरुद्ध सत्यापित किया जाना चाहिए।

हैंडव्हील गेट वाल्व का उपयोग कहाँ किया जाता है?

क्योंकि वे मुख्य रूप से अलगाव उपकरण हैं, हैंडव्हील गेट वाल्व को कई पाइपलाइन प्रणालियों में शामिल किया जा सकता है जहां ऑपरेटरों को प्रवाह को रोकने या बहाल करने की एक सीधी विधि की आवश्यकता होती है।

• पेट्रोलियम और रिफाइनिंग:पाइपलाइन अलगाव और प्रक्रिया-प्रणाली शट-ऑफ।
• रासायनिक प्रसंस्करण:संगत प्रक्रिया और उपयोगिता लाइनों का अलगाव।
• विद्युत उत्पादन:पानी, भाप और उपयोगिता प्रणालियों में अलगाव का समर्थन करना।
• जल एवं अपशिष्ट जल:मेन-लाइन और उपकरण अलगाव।
• औद्योगिक विनिर्माण:प्रक्रिया पाइपलाइनों का मैन्युअल अलगाव।
• सामान्य नागरिक प्रणालियाँ:ऐसे अनुप्रयोग जहां मैन्युअल पाइपलाइन शट-ऑफ पर्याप्त है।

हनो की व्यापक गेट वाल्व रेंज पेट्रोलियम, रसायन, फार्मास्युटिकल, उर्वरक, बिजली उत्पादन, पानी और अपशिष्ट जल, समुद्री, धातु विज्ञान और ऊर्जा अनुप्रयोगों सहित उद्योगों के लिए स्थित है।

आपको सही वाल्व का चयन कैसे करना चाहिए?

हैंडव्हील गेट वाल्व का चयन केवल कीमत के बजाय परिचालन स्थितियों से शुरू होना चाहिए। तकनीकी रूप से उपयुक्त वाल्व सेवा की विश्वसनीयता में सुधार कर सकता है और उपकरण के परिचालन जीवन पर रखरखाव के जोखिम को कम कर सकता है।

1. नाममात्र आकार निर्धारित करें:पाइपलाइन और कनेक्शन आवश्यकताओं के साथ वाल्व के आकार का मिलान करें।
2. दबाव रेटिंग की पुष्टि करें:सिस्टम की अधिकतम परिचालन स्थितियों के लिए उपयुक्त दबाव वर्ग का चयन करें।
3. तापमान का मूल्यांकन करें:सामान्य और अधिकतम/न्यूनतम ऑपरेटिंग तापमान दोनों पर विचार करें।
4. माध्यम को पहचानें:पानी, तेल, गैस, रसायन, भाप, या अन्य मीडिया के साथ संगतता की जाँच करें।
5. बॉडी चुनें और सामग्री ट्रिम करें:संक्षारण, क्षरण, तापमान और यांत्रिक आवश्यकताओं पर विचार करें।
6. कनेक्शन प्रकार सत्यापित करें:पुष्टि करें कि क्या फ़्लैंग्ड, बट-वेल्डेड, थ्रेडेड या किसी अन्य कनेक्शन की आवश्यकता है।
7. ऑपरेटिंग टॉर्क की जाँच करें:बड़े वाल्व या उच्च अंतर दबाव के लिए सीधे मैन्युअल ऑपरेशन के बजाय गियरबॉक्स की आवश्यकता हो सकती है।
8. लागू मानकों की पुष्टि करें:परियोजना विनिर्देशों और आवश्यक डिज़ाइन, परीक्षण और प्रमाणन मानकों की समीक्षा करें।

यह अंतिम बिंदु औद्योगिक खरीद के लिए विशेष रूप से महत्वपूर्ण है। हनो बड़े वाल्वों के लिए गियरबॉक्स-संचालित गेट वाल्व भी बनाती है जहां सीधे हैंडव्हील ऑपरेशन के लिए अत्यधिक मैन्युअल प्रयास की आवश्यकता हो सकती है। इसकी प्रकाशित गियरबॉक्स गेट वाल्व रेंज DN150-DN1400 और क्लास 2500 तक के दबाव वर्गों को कवर करती है।

स्थापना और रखरखाव आवश्यकताएँ क्या हैं?

सीलिंग प्रदर्शन को बनाए रखने और अनावश्यक परिचालन समस्याओं को कम करने के लिए सही स्थापना आवश्यक है। स्थापना से पहले, गंदगी, रेत और अन्य दूषित पदार्थों को हटाने के लिए वाल्व कक्ष और सीलिंग सतहों को साफ किया जाना चाहिए।

इंस्टालेशन चेकलिस्ट

• वाल्व मॉडल और कनेक्शन आयाम सत्यापित करें।
• आवश्यक इंस्टालेशन ओरिएंटेशन की पुष्टि करें.
• असेंबली से पहले सीलिंग सतहों को साफ करें।
• कनेक्शन बोल्ट को समान रूप से कसें।
• तने की सुचारू गति को रोके बिना पैकिंग संपीड़न की जाँच करें।
• हैंडव्हील संचालन और रखरखाव के लिए पर्याप्त जगह छोड़ें।
• ट्रांसमिशन तंत्र से सुसज्जित वाल्वों के लिए निर्माता के निर्देशों का पालन करें।

हैनो विशेष रूप से टकराव या हैंडव्हील के अनुचित संचालन से बचने और संचालन के लिए पर्याप्त जगह बनाए रखने की सलाह देता है। बार-बार संचालित होने वाले वाल्वों के लिए, इसका मार्गदर्शन महीने में कम से कम एक बार स्नेहन की सिफारिश करता है।

नियमित निरीक्षण में पैकिंग की स्थिति, स्टेम मूवमेंट, रिसाव, हैंडव्हील अखंडता, निकला हुआ किनारा कनेक्शन और असामान्य ऑपरेटिंग प्रतिरोध पर भी ध्यान देना चाहिए। यदि अत्यधिक बल की आवश्यकता है, तो ऑपरेटरों को एक्सटेंशन बार या अन्य अस्थायी उपकरणों का उपयोग करने के बजाय कारण की जांच करनी चाहिए।

हैंडव्हील गेट वाल्व की तुलना अन्य विकल्पों से कैसे की जाती है?

सर्वोत्तम वाल्व प्रकार इच्छित कार्य पर निर्भर करता है। हैंडव्हील गेट वाल्व विशेष रूप से उपयुक्त होते हैं जब मुख्य आवश्यकता निरंतर प्रवाह विनियमन के बजाय विश्वसनीय मैनुअल अलगाव होती है।

इसलिए गेट वाल्व का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि यह सस्ता या परिचित है। महत्वपूर्ण प्रश्न यह है कि क्या वाल्व का संचालन सिद्धांत वास्तविक पाइपलाइन फ़ंक्शन से मेल खाता है।

हैंडव्हील गेट वाल्वों के बारे में अक्सर पूछे जाने वाले प्रश्न

1. हैंडव्हील गेट वाल्व मुख्य रूप से किसके लिए उपयोग किए जाते हैं?

इनका उपयोग मुख्य रूप से पाइपलाइन प्रवाह को पूरी तरह से खोलने या बंद करने के लिए किया जाता है। वे आम तौर पर थ्रॉटलिंग या निरंतर प्रवाह विनियमन के लिए अभिप्रेत नहीं हैं।

2. क्या हैंडव्हील गेट वाल्व को बिना बिजली के संचालित किया जा सकता है?

हाँ। एक मानक हैंडव्हील-संचालित कॉन्फ़िगरेशन मैन्युअल यांत्रिक संचालन का उपयोग करता है और इसलिए आमतौर पर बाहरी विद्युत ऊर्जा स्रोत की आवश्यकता नहीं होती है।

3. गेट वाल्व को बंद करने के लिए आप हैंडव्हील को किस तरह घुमाते हैं?

हनो कॉन्फ़िगरेशन के लिए, दक्षिणावर्त घुमाव वाल्व को बंद कर देता है और वामावर्त घुमाव इसे खोल देता है। हमेशा विशिष्ट वाल्व के साथ दिए गए ऑपरेटिंग निर्देशों की पुष्टि करें।

4. क्या गेट वाल्व का उपयोग थ्रॉटलिंग के लिए किया जा सकता है?

नहीं, गेट वाल्व आम तौर पर पूरी तरह से खुली या पूरी तरह से बंद सेवा के लिए डिज़ाइन किए जाते हैं। थ्रॉटलिंग के लिए उनका उपयोग अवांछनीय प्रवाह स्थितियों और समय से पहले घिसाव में योगदान कर सकता है।

5. बार-बार संचालित होने वाले हैंडव्हील गेट वाल्व को कितनी बार लुब्रिकेट किया जाना चाहिए?

हैनो बार-बार खुलने और बंद होने वाले वाल्वों के लिए महीने में कम से कम एक बार स्नेहन की सिफारिश करता है, जबकि वास्तविक रखरखाव अंतराल को सेवा शर्तों और निर्माता के रखरखाव निर्देशों को भी प्रतिबिंबित करना चाहिए।

6. मुझे गियरबॉक्स-संचालित गेट वाल्व कब चुनना चाहिए?

गियरबॉक्स कॉन्फ़िगरेशन पर तब विचार किया जा सकता है जब वाल्व का आकार, अंतर दबाव, या ऑपरेटिंग टॉर्क सीधे हैंडव्हील ऑपरेशन को अव्यावहारिक बनाता है। हनो विशेष रूप से उन अनुप्रयोगों के लिए गियरबॉक्स गेट वाल्व लगाता है जहां अतिरिक्त यांत्रिक लाभ की आवश्यकता होती है।

निष्कर्ष: क्या हैंडव्हील गेट वाल्व पाइपलाइन अलगाव के लिए एक स्मार्ट विकल्प हैं?

पाइपलाइन प्रणालियों के लिए जिन्हें निरंतर प्रवाह विनियमन के बजाय भरोसेमंद शट-ऑफ की आवश्यकता होती है, हैंडव्हील गेट वाल्व एक व्यावहारिक और बहुमुखी विकल्प बने हुए हैं। उनकी सीधी यांत्रिक संरचना, मैन्युअल संचालन, स्थिर सीलिंग इंटरफ़ेस और अनुकूलनीय सामग्री विन्यास उन्हें कई औद्योगिक और नागरिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं। दीर्घकालिक प्रदर्शन के लिए सही आकार, दबाव रेटिंग, सामग्री, कनेक्शन और ऑपरेटिंग कॉन्फ़िगरेशन का चयन करना आवश्यक है। यदि आप किसी चीन निर्माता से विश्वसनीय हैंडव्हील गेट वाल्व प्राप्त कर रहे हैं या आपको अपनी पाइपलाइन आवश्यकताओं के अनुरूप वाल्व मिलान में सहायता की आवश्यकता है,हमसे संपर्क करेंउत्पाद विशिष्टताओं, तकनीकी मार्गदर्शन और आपके प्रोजेक्ट के अनुरूप कोटेशन के लिए हन्नो में।
