गेट वाल्व, चेक वाल्व और ग्लोब वाल्व: आप सही वाल्व कैसे चुनते हैं?

गेट वाल्व, जांच कपाट, औरग्लोब वाल्वऔद्योगिक पाइपिंग प्रणालियों में व्यापक रूप से उपयोग किया जाता है, लेकिन वे विभिन्न प्रवाह-नियंत्रण आवश्यकताओं के लिए डिज़ाइन किए गए हैं। एक गेट वाल्व का उपयोग मुख्य रूप से एक पाइपलाइन को अलग करने के लिए किया जाता है, एक चेक वाल्व रिवर्स प्रवाह को रोकता है, जबकि एक ग्लोब वाल्व आमतौर पर प्रवाह विनियमन के लिए चुना जाता है।

यह समझना कि ये तीन वाल्व प्रकार कैसे काम करते हैं और उनका सामान्य रूप से कहां उपयोग किया जाता है, वाल्व चयन को अधिक सरल बना सकता है, खासकर जब विभिन्न दबाव, तापमान और मीडिया स्थितियों के साथ काम कर रहे हों।

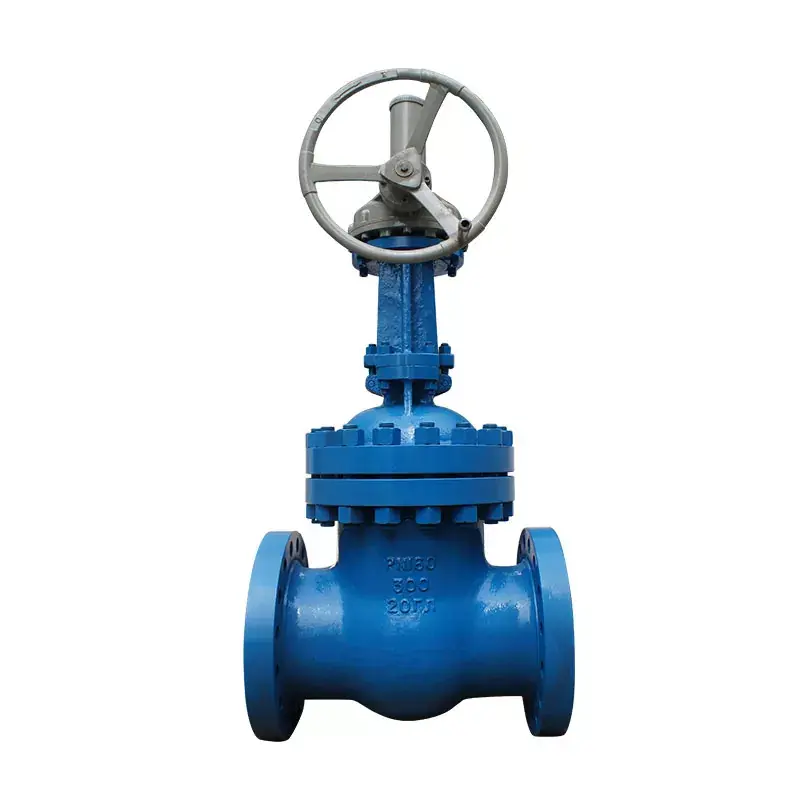

गेट वाल्व का उपयोग किस लिए किया जाता है?

A गेट वाल्वगेट या वेज को प्रवाह मार्ग से दूर या अंदर ले जाकर पाइपलाइन को खोलता और बंद करता है। जब पूरी तरह से खुला होता है, तो गेट को मुख्य प्रवाह पथ से हटा दिया जाता है, जिससे यह वाल्व प्रकार उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जहां सामान्य ऑपरेशन के दौरान पाइपलाइन को पूरी तरह से खोलने की आवश्यकता होती है।

गेट वाल्व आमतौर पर थ्रॉटलिंग वाल्व के बजाय आइसोलेशन वाल्व के रूप में उपयोग किए जाते हैं। वे आमतौर पर वहां स्थापित किए जाते हैं जहां रखरखाव, उपकरण प्रतिस्थापन, या प्रक्रिया नियंत्रण के लिए पाइपलाइन अनुभाग को बंद करने की आवश्यकता होती है।

गेट वाल्व के सामान्य अनुप्रयोग

• तेल और गैस पाइपलाइन
• जल उपचार प्रणालियाँ
• बिजली संयंत्रों
• रासायनिक प्रसंस्करण प्रणाली
• औद्योगिक प्रक्रिया पाइपलाइन
• भाप और उपयोगिता प्रणालियाँ

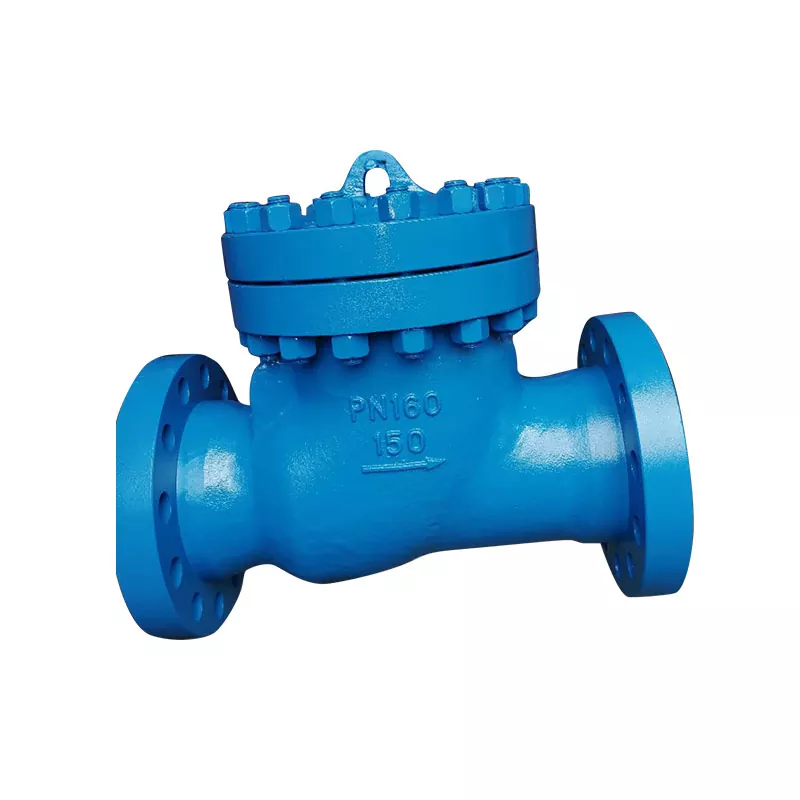

चेक वाल्व क्या करता है?

Aवाल्व जांचेंतरल पदार्थ को पीछे की ओर बहने से रोकते हुए एक दिशा में जाने की अनुमति देने के लिए डिज़ाइन किया गया है। मैन्युअल रूप से संचालित गेट और ग्लोब वाल्व के विपरीत, अधिकांश चेक वाल्व पाइपलाइन में प्रवाह और दबाव की स्थिति के अनुसार स्वचालित रूप से काम करते हैं।

यह चेक वाल्व को पंप, कंप्रेसर और अन्य उपकरणों को रिवर्स फ्लो से बचाने के लिए विशेष रूप से उपयोगी बनाता है जो सिस्टम ऑपरेशन को प्रभावित कर सकता है।

चेक वाल्व के सामान्य अनुप्रयोग

• पंप डिस्चार्ज लाइनें
• जल आपूर्ति प्रणालियाँ
• बॉयलर और भाप प्रणाली
• तेल और गैस प्रसंस्करण
• रासायनिक पाइपलाइन
• शीतल जल प्रणालियाँ

चेक वाल्व विभिन्न डिज़ाइनों में उपलब्ध हैं, जैसे स्विंग चेक वाल्व और लिफ्ट चेक वाल्व। उपयुक्त डिज़ाइन प्रवाह की दिशा, स्थापना स्थिति, दबाव, द्रव विशेषताओं और रिवर्स प्रवाह के लिए आवश्यक प्रतिक्रिया सहित कारकों पर निर्भर करता है।

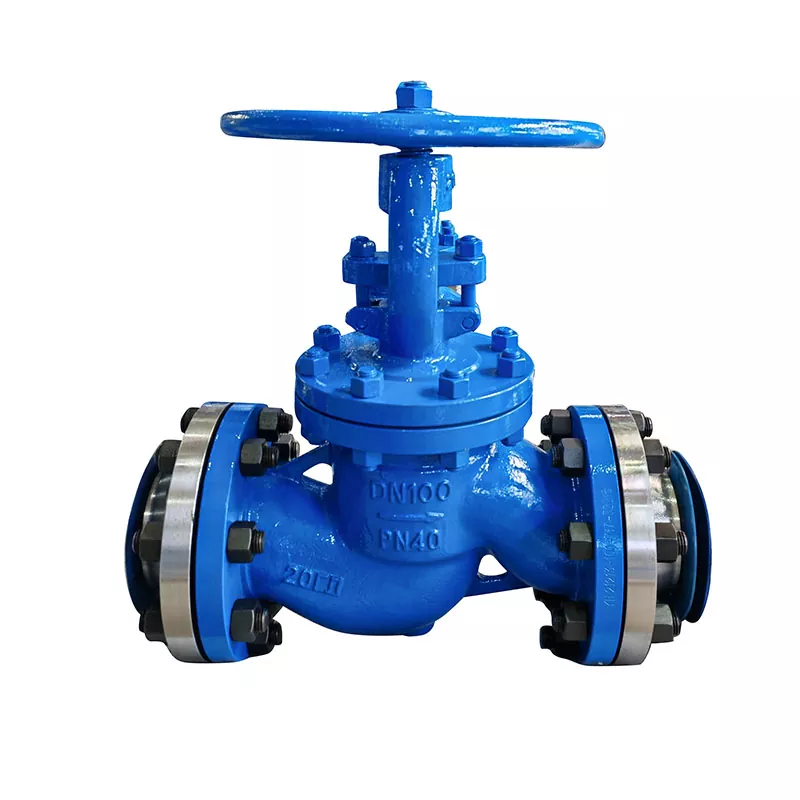

ग्लोब वाल्व किस लिए डिज़ाइन किया गया है?

A विश्व वाल्वप्रवाह मार्ग को नियंत्रित करने के लिए एक चल डिस्क और सीट का उपयोग करता है। इसका निर्माण इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां प्रवाह को पूरी तरह से चालू या पूरी तरह से बंद करने के बजाय समायोजित करने की आवश्यकता होती है।

इसलिए ग्लोब वाल्व का उपयोग आमतौर पर औद्योगिक प्रक्रिया प्रणालियों में थ्रॉटलिंग और प्रवाह विनियमन के लिए किया जाता है। स्वचालित नियंत्रण की आवश्यकता होने पर इन्हें मैन्युअल रूप से संचालित किया जा सकता है या एक्चुएटर के साथ जोड़ा जा सकता है।

ग्लोब वाल्व के सामान्य अनुप्रयोग

• भाप पाइपलाइन
• शीतल जल प्रणालियाँ
• रासायनिक प्रसंस्करण उपकरण
• विद्युत उत्पादन प्रणालियाँ
• तापन प्रणाली
• औद्योगिक प्रक्रिया लाइनें

गेट वाल्व बनाम चेक वाल्व बनाम ग्लोब वाल्व

प्रवाह नियंत्रण के लिए कौन सा वाल्व बेहतर है?

सही विकल्प इस बात पर निर्भर करता है कि वाल्व को पाइपिंग सिस्टम में क्या पूरा करने की आवश्यकता है।

• पाइपलाइन अलगाव के लिए:गेट वाल्व पर आमतौर पर तब विचार किया जाता है जब मुख्य आवश्यकता प्रवाह को रोकना या बहाल करना हो।
• बैकफ़्लो रोकथाम के लिए:माध्यम को इच्छित दिशा में गतिमान रखने के लिए एक चेक वाल्व का उपयोग किया जाता है।
• प्रवाह विनियमन के लिए:ग्लोब वाल्व का चयन आमतौर पर तब किया जाता है जब ऑपरेशन के दौरान प्रवाह को समायोजित करने की आवश्यकता होती है।

ये वाल्व प्रकार आवश्यक रूप से एक दूसरे के विकल्प नहीं हैं। कई औद्योगिक प्रणालियों में, उन्हें एक साथ स्थापित किया जाता है क्योंकि प्रत्येक एक अलग कार्य करता है।

औद्योगिक वाल्व चुनते समय आपको क्या विचार करना चाहिए?

1. द्रव माध्यम

पाइपलाइन से बहने वाले माध्यम, जैसे पानी, भाप, तेल, गैस या रसायन की पहचान करें। माध्यम वाल्व सामग्री, सीलिंग आवश्यकताओं और समग्र निर्माण को प्रभावित करता है।

2. दबाव और तापमान

वाल्व का चयन करने से पहले सिस्टम के कामकाजी दबाव और तापमान की जांच करें। उच्च दबाव और उच्च तापमान सेवाओं के लिए विशिष्ट बॉडी, ट्रिम, सीट और सीलिंग सामग्री की आवश्यकता हो सकती है।

3. पाइपलाइन का आकार

वाल्व का आकार पाइपलाइन और आवश्यक प्रवाह स्थितियों के अनुरूप होना चाहिए। ऑर्डर देने से पहले कनेक्शन प्रकार और लागू मानकों की भी पुष्टि की जानी चाहिए।

4. प्रवाह की दिशा

चेक वाल्व का चयन और स्थापना करते समय प्रवाह की दिशा विशेष रूप से महत्वपूर्ण है। वाल्व को सही ढंग से संचालित करने के लिए उसकी डिज़ाइन की गई प्रवाह दिशा के अनुसार स्थापित किया जाना चाहिए।

5. अलगाव या विनियमन

वाल्व चयन को कम करने के सबसे सरल तरीकों में से एक यह निर्धारित करना है कि एप्लिकेशन को अलगाव, रिवर्स-फ्लो सुरक्षा, या प्रवाह विनियमन की आवश्यकता है या नहीं।

6. संचालन विधि

अनुप्रयोग के आधार पर, वाल्वों को मैन्युअल रूप से संचालित किया जा सकता है या रिमोट या स्वचालित संचालन के लिए वायवीय, इलेक्ट्रिक या अन्य एक्चुएटर्स से सुसज्जित किया जा सकता है।

क्या गेट वाल्व, चेक वाल्व और ग्लोब वाल्व का उपयोग एक ही सिस्टम में किया जा सकता है?

हाँ। ये तीन वाल्व प्रकार एक ही पाइपिंग सिस्टम के भीतर अलग-अलग कार्य कर सकते हैं।

उदाहरण के लिए, एक पंप प्रणाली रखरखाव के दौरान पाइपलाइन को अलग करने के लिए एक गेट वाल्व, रिवर्स प्रवाह को रोकने के लिए एक चेक वाल्व और दूसरे खंड में एक ग्लोब वाल्व का उपयोग कर सकती है जहां प्रवाह समायोजन की आवश्यकता होती है।

महत्वपूर्ण बात यह है कि किसी वाल्व का चयन केवल इसलिए न करें क्योंकि यह पाइपलाइन के आकार से मेल खाता है। वाल्व प्रकार को पहले आवश्यक फ़ंक्शन से मेल खाना चाहिए, उसके बाद दबाव, तापमान, माध्यम, सामग्री, कनेक्शन मानकों और परिचालन स्थितियों से मेल खाना चाहिए।

गेट वाल्व, चेक वाल्व और ग्लोब वाल्व के बारे में अक्सर पूछे जाने वाले प्रश्न

क्या गेट वाल्व का उपयोग थ्रॉटलिंग के लिए किया जा सकता है?

गेट वाल्व मुख्य रूप से निरंतर थ्रॉटलिंग के बजाय अलगाव के लिए डिज़ाइन किए गए हैं। यदि नियमित प्रवाह समायोजन की आवश्यकता है, तो ग्लोब वाल्व अधिक उपयुक्त हो सकता है।

क्या चेक वाल्व को मैन्युअल संचालन की आवश्यकता है?

अधिकांश चेक वाल्व माध्यम के दबाव और प्रवाह के माध्यम से स्वचालित रूप से संचालित होते हैं, इसलिए उन्हें आमतौर पर मैन्युअल संचालन की आवश्यकता नहीं होती है।

क्या शट-ऑफ के लिए ग्लोब वाल्व का उपयोग किया जा सकता है?

ग्लोब वाल्व शट-ऑफ प्रदान कर सकता है, लेकिन इसका मुख्य लाभ प्रवाह विनियमन है। उचित विकल्प पाइपिंग प्रणाली की आवश्यकताओं पर निर्भर करता है।

मैं गेट वाल्व और ग्लोब वाल्व के बीच कैसे चयन करूं?

यदि मुख्य आवश्यकता पाइपलाइन को अलग करना है, तो आम तौर पर एक गेट वाल्व पर विचार किया जाता है। यदि एप्लिकेशन को बार-बार या नियंत्रित प्रवाह समायोजन की आवश्यकता होती है, तो ग्लोब वाल्व आमतौर पर अधिक उपयुक्त होता है।

औद्योगिक वाल्व खरीदते समय किस जानकारी की आवश्यकता होती है?

महत्वपूर्ण जानकारी में आम तौर पर वाल्व प्रकार, नाममात्र आकार, दबाव रेटिंग, कार्य तापमान, माध्यम, कनेक्शन मानक, सामग्री आवश्यकताएं और संचालन विधि शामिल होती है। विशेष अनुप्रयोगों के लिए प्रवाह की स्थिति और स्थापना के बारे में जानकारी की भी आवश्यकता हो सकती है।
