गैर-बढ़ते गेट वाल्व

हनो वाल्व नॉन-राइजिंग गेट वाल्व का उपयोग उन उपकरणों के लिए किया जाता है जिन्हें समायोजित और थ्रॉटल किया जा सकता है

नॉन क्लोजिंग गेट वाल्व के खुलने और बंद होने वाले घटक गेट प्लेट होते हैं, जो द्रव की दिशा में लंबवत चलते हैं और इन्हें समायोजित और थ्रॉटल किया जा सकता है। गेट वाल्व में दो सीलिंग सतहें होती हैं, और सबसे अधिक उपयोग किए जाने वाले मोड गेट वाल्व में दो सीलिंग सतहें होती हैं जो एक पच्चर का आकार बनाती हैं। वेज कोण वाल्व मापदंडों के साथ बदलता रहता है, आमतौर पर 50 डिग्री, और जब मध्यम तापमान अधिक नहीं होता है, तो यह 2 डिग्री 52 '' '' होता है। वेज गेट वाल्व का गेट समग्र रूप से बनाया जा सकता है, जिसे कठोर गेट कहा जाता है; इसे एक गेट के रूप में भी बनाया जा सकता है जो इसकी प्रक्रिया क्षमता में सुधार करने और प्रसंस्करण के दौरान सीलिंग सतह कोण के विचलन की भरपाई के लिए मामूली विरूपण उत्पन्न कर सकता है। इस प्रकार के गेट को इलास्टिक गेट कहा जाता है।

नॉन-राइजिंग गेट वाल्वों के लिए सामान्य आवश्यकताएँ

1 नॉन-राइजिंग गेट वाल्वों की विशिष्टताओं और श्रेणियों को पाइपलाइन डिजाइन दस्तावेजों की आवश्यकताओं का पालन करना चाहिए।

2 नॉन-रोलिंग गेट वाल्व के मॉडल में राष्ट्रीय मानक संख्या आवश्यकताओं का संकेत होना चाहिए, जिस पर वे आधारित हैं। यदि यह एक उद्यम मानक है, तो मॉडल का प्रासंगिक विवरण दर्शाया जाना चाहिए।

3 नॉन-राइजिंग गेट वाल्व का कामकाजी दबाव ≥ पाइपलाइन का कामकाजी दबाव होना चाहिए। कीमत को प्रभावित किए बिना, वाल्व जिस कामकाजी दबाव का सामना कर सकता है वह पाइपलाइन के वास्तविक कामकाजी दबाव से अधिक होना चाहिए; इलास्टिक सीट सीलबंद गेट वाल्व के दोनों ओर बंद होने पर रिसाव के बिना वाल्व के कामकाजी दबाव मान का 1.1 गुना झेलने में सक्षम होना चाहिए; जब वाल्व खुला हो, तो वाल्व बॉडी को वाल्व के दोगुने कामकाजी दबाव का सामना करने में सक्षम होना चाहिए।

नॉन-रोलिंग गेट वाल्व के विनिर्माण मानक को उस राष्ट्रीय मानक संख्या को निर्दिष्ट करना चाहिए जिस पर यह आधारित है। यदि यह एक उद्यम मानक है, तो खरीद अनुबंध उद्यम दस्तावेज़ के साथ होना चाहिए।

सामग्री

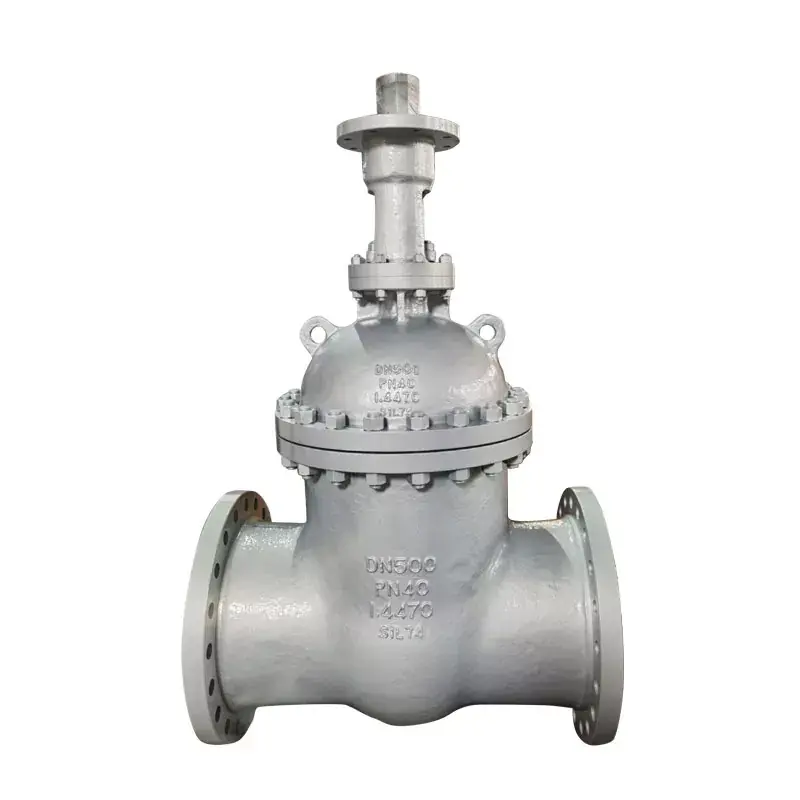

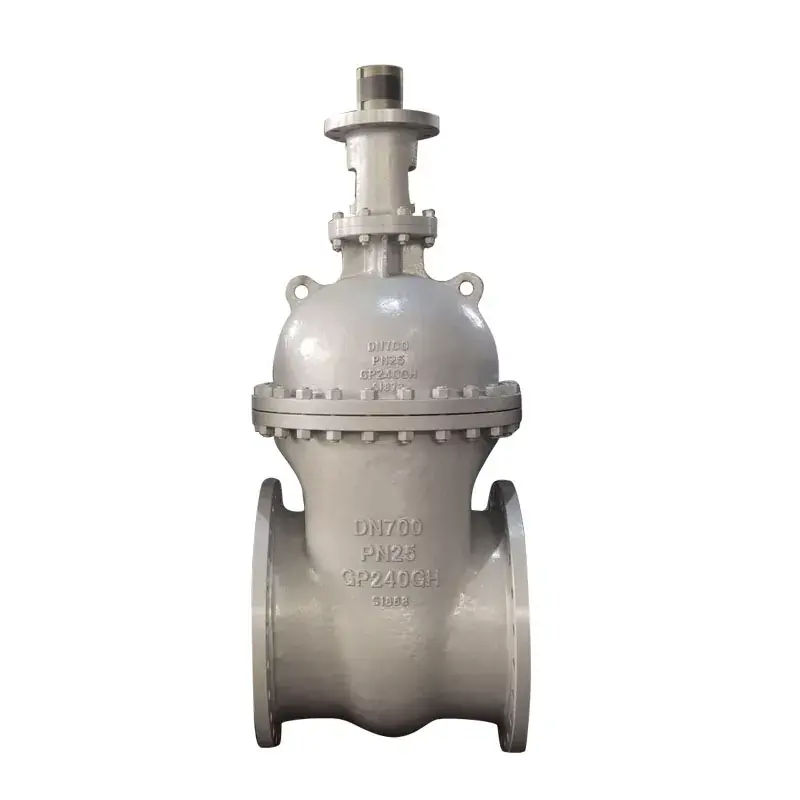

उत्पाद तस्वीरें
